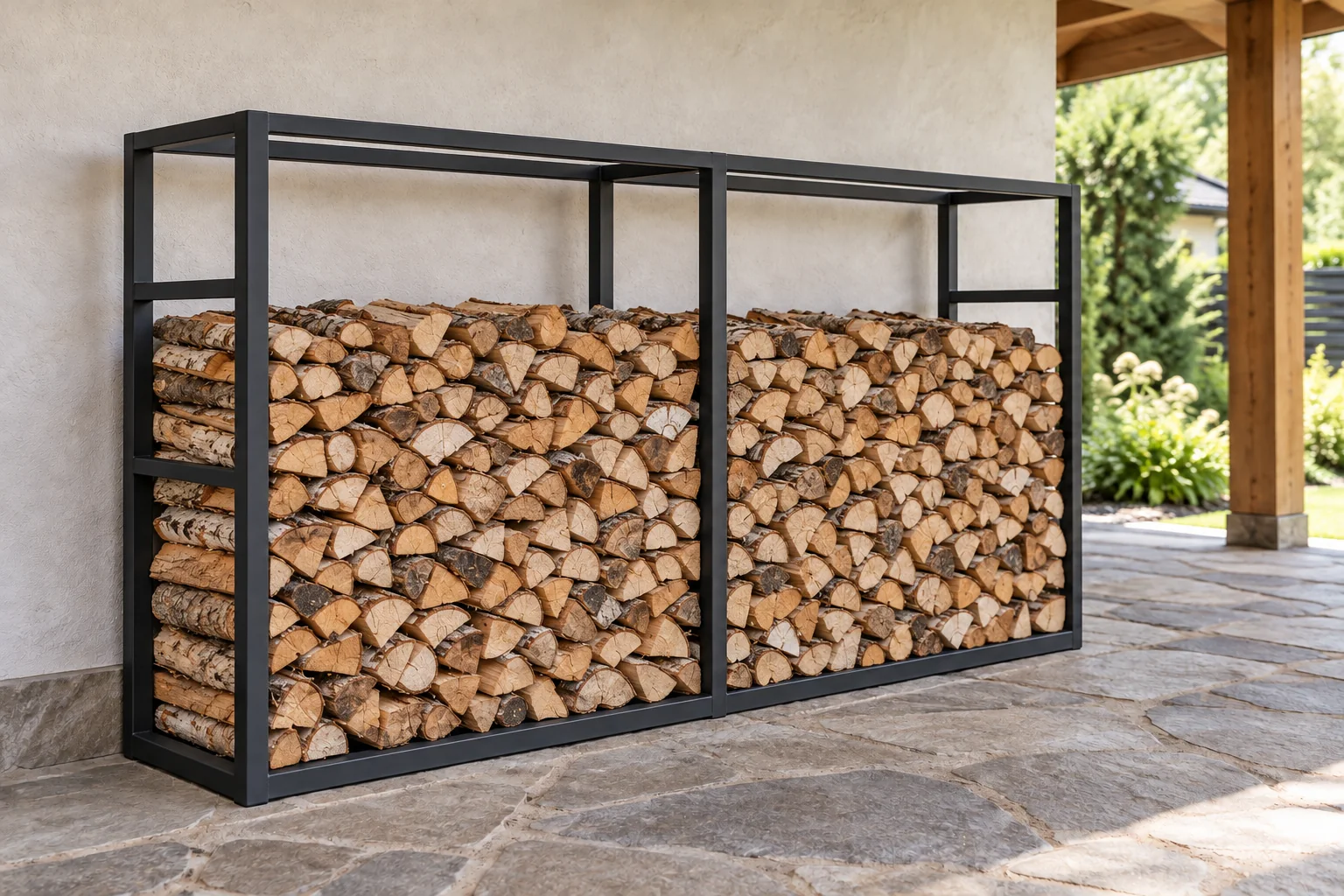

Дровник из профильной трубы: чертежи и сборка своими руками
Удобный дровник начинается с примерки полена: оно должно уверенно лежать на опорах, а нижний ряд — оставаться сухим. Дровник из профильной трубы легко вписать под свободное место у бани или котельной. Разберём две конструкции, выбор размеров и сборку — с примерами заготовок и ссылками на чертежи под ваши размеры.
Какой дровник выбрать: стеллаж или домик
- Стеллаж на две секции удобен для хранения запаса дров под навесом или на крытой террасе. В секциях можно отдельно держать дрова из разных партий, отделяя сухие от тех которым хорошо бы еще полежать и подсохнуть. В шаблоне «Дровница-стеллаж» исходные размеры — 2000 мм в длину, 1200 мм в высоту и 400 мм в глубину; профиль — 30 × 30 × 2 мм. Их можно скорректировать.
- Дровница-домик занимает меньше места и подходит для небольшого запаса. В шаблоне «Дровница-домик» ширина и глубина — по 350 мм, высота до конька — 1200 мм, профиль — 20 × 20 × 2 мм. Можно изменить габариты и высоту верхней части.
Оба варианта — открытые каркасы. У «домика» верх повторяет очертания крыши, но кровельного покрытия в шаблоне нет. Для хранения под открытым небом нужна защита дров от осадков, например, можно зашить верх листом металла.
Как подобрать размеры и профиль

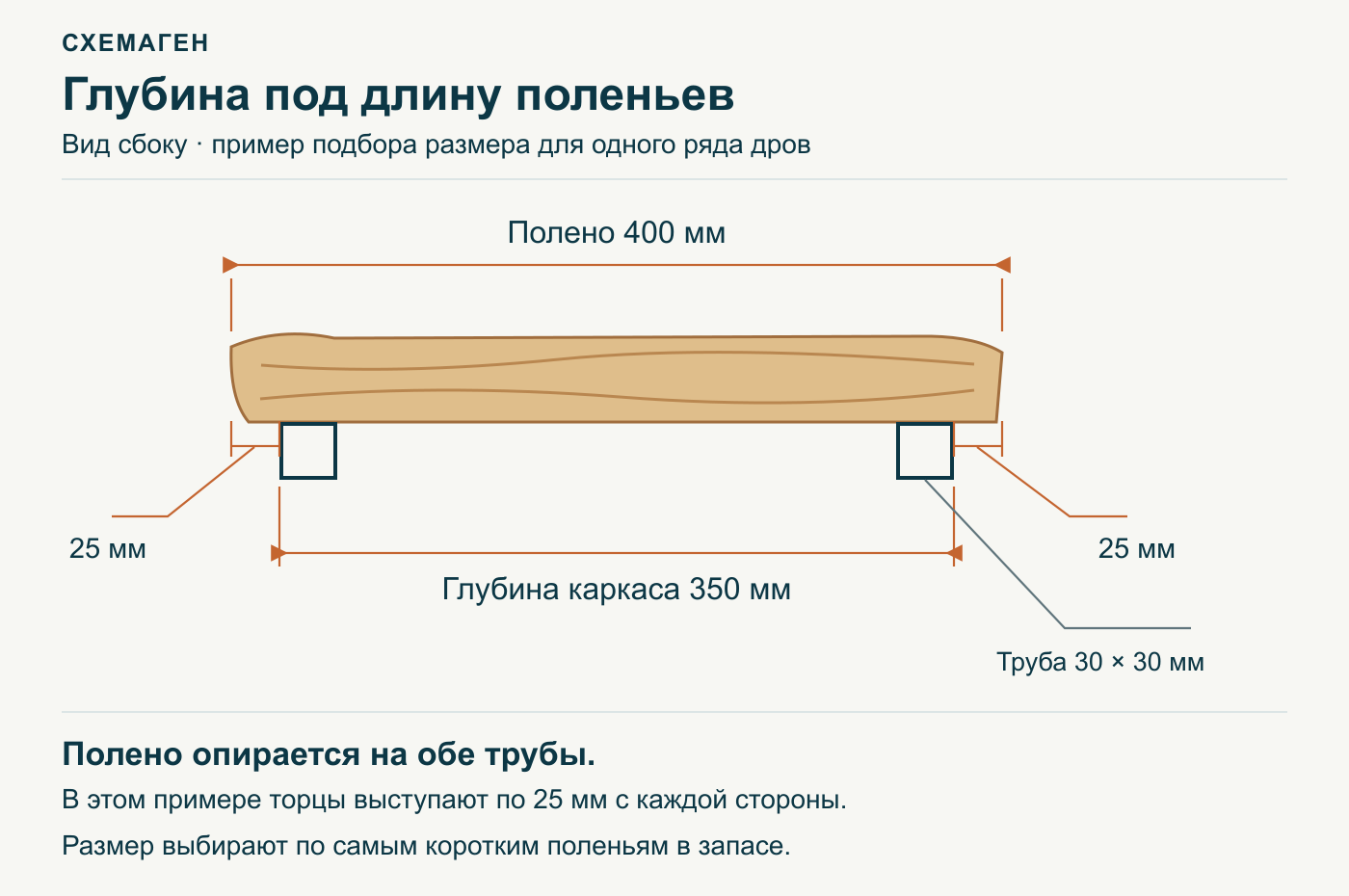

Сначала измерьте самые короткие поленья. Глубина каркаса должна быть чуть меньше длины дров: например, при полене 400 мм и глубине 350 мм получится свес по 25 мм с каждой стороны.
Длину выбирайте по месту и количеству дров, которые предполагается хранить, высоту — так, чтобы верхний ряд было удобно доставать. Уличную конструкцию ставьте на устойчивое основание без луж; высокий узкий каркас закрепите от опрокидывания.
Размеры профиля 20×20×2 и 30×30×2 мм , установленные по умолчанию, можно изменить.
Чертежи дровника из профильной трубы под ваши размеры
Откройте генератор чертежа дровницы-стеллажа или генератор дровницы-домика, задайте габариты и выберите профиль каркаса. Бесплатный чертёж-эскиз включает размеры, углы реза, спецификацию и раскладку материала на нарезку.

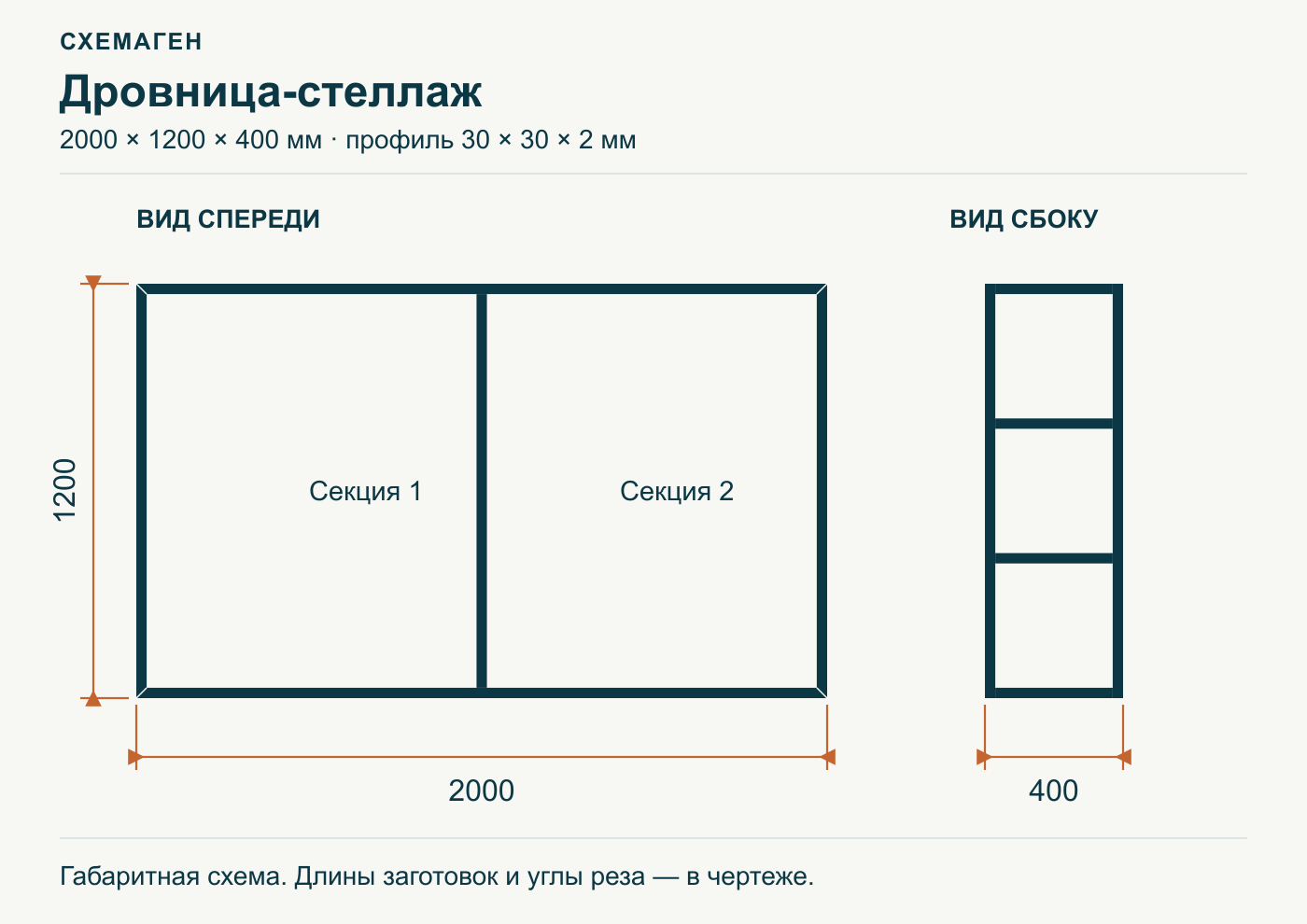

Для понимания расхода металла возьмём стеллаж 2000×1200×400 мм из трубы 30×30×2 мм. Сформируем чертеж, и спецификация даст следующую информацию:
| Детали | Количество | Длина одной, мм | Торцы |
|---|---|---|---|
| Верхние и нижние перекладины рам | 4 | 2000 | Оба под 45° |
| Крайние стойки рам | 4 | 1200 | Оба под 45° |
| Средние стойки | 2 | 1140 | Прямые |
| Перекладины боковин | 8 | 340 | Прямые |
Дровник из профильной трубы своими руками: порядок сборки
- Подготовьте детали. Перенесите длины и углы из чертежа, нарежьте трубу, снимите заусенцы. Отметьте парные детали, чтобы не перепутать направление косых резов.
- Соберите две рамы на прихватках. Работайте на ровной поверхности. Проверьте габариты и равенство диагоналей каждой рамы, затем установите средние стойки.
- Соедините рамы перекладинами. Зафиксируйте глубину распорками и струбцинами. Проверьте параллельность рам и отсутствие перекоса всего каркаса.
- Проварите соединения. Чередуйте участки на разных сторонах, контролируя геометрию по мере сварки. Не пытайтесь исправить перекос установкой на неровный пол.
- Защитите металл. Уберите брызги, ржавчину и загрязнения, обезжирьте поверхность. Нанесите совместимые грунт и краску для выбранных условий эксплуатации, уделяя внимание швам и нижним опорам.
- Установите и заполните дровник. Проверьте устойчивость, укладывайте поленья равномерно и не выше удерживающих элементов. Место рядом с печью выбирайте с учётом расстояний до горючих материалов из её инструкции.
Начните с замера поленьев и площадки. Затем сформируйте чертёж дровника по своим размерам — со списком деталей проще купить металл и собрать каркас без подгонки наугад.
