Стол из профильной трубы своими руками
Стол из профтрубы получается прочным, устойчивым и хорошо сочетается со столешницей из массива, фанеры или ЛДСП. Но начинать работу лучше не с покупки металла, а с выбора конструкции и расчёта: нужно связать размеры столешницы с высотой каркаса, определить положение опор и получить длину каждой заготовки. Ниже разберём основные решения и покажем, где сформировать чертёж по своим размерам.
Как выбрать конструкцию стола из профтрубы

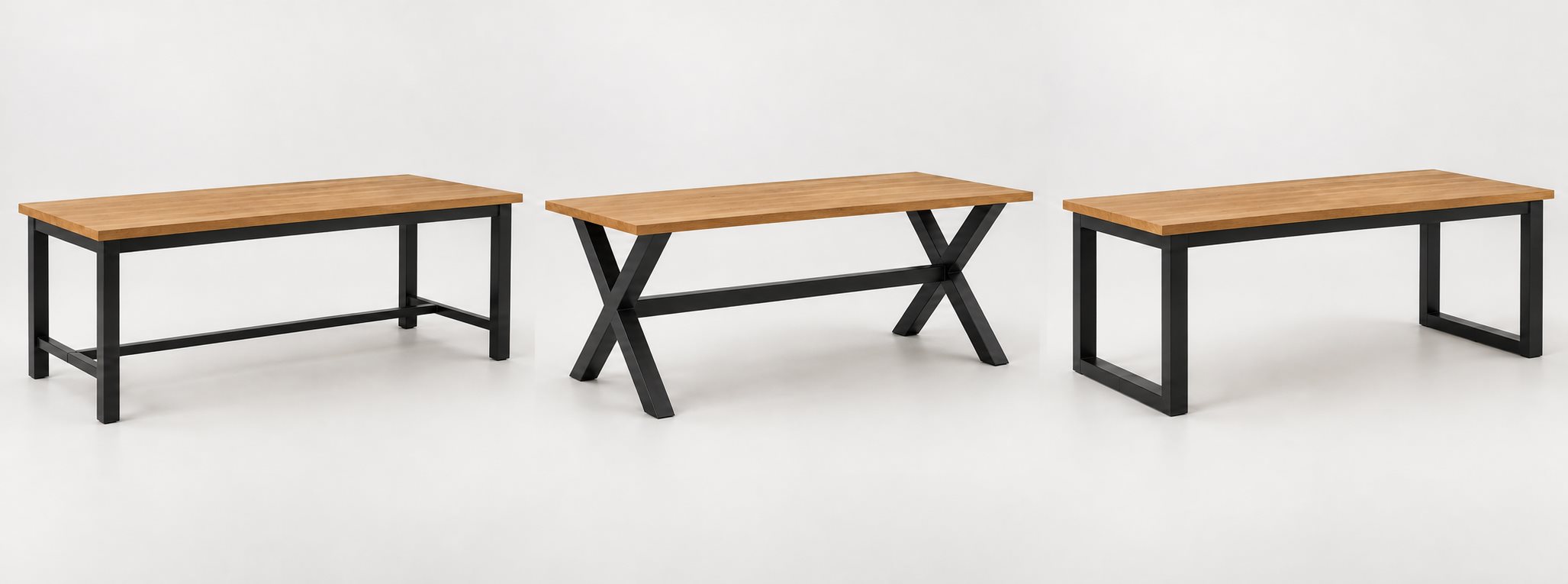

Самый универсальный вариант — классический стол на четырёх ножках с царгами и продольной проножкой. Такой каркас подходит для кухни, кабинета или мастерской. Проножка связывает короткие стороны и уменьшает раскачивание, поэтому конструкция остаётся жёсткой даже при сравнительно тонких ножках.
Для заметного лофт-силуэта можно выбрать стол на Х-образных опорах. Он выглядит легче, но требует точной подрезки диагоналей и одинаковой геометрии обеих опор. Более спокойный вариант — стол на квадратных опорах: две замкнутые рамы хорошо работают с длинной столешницей и соединяются царгами под ней.
Для конкретной задачи удобнее сразу использовать специализированную модель. В каталоге есть компьютерный стол с отсеком для системного блока, журнальный стол с нижней полкой и барный стол с подставкой для ног. Все доступные варианты собраны в разделе чертежей столов из профтрубы.
Какие размеры заложить в проект
Сначала измерьте место установки с учётом стульев, прохода и открывания дверок соседней мебели. Для обеденного или письменного стола обычно выбирают итоговую высоту 740–760 мм. Практичная ширина столешницы — 750–900 мм, а по длине стоит оставить около 600 мм на одного человека. Это ориентиры, которые нужно сопоставить с ростом людей, которые будут пользоваться столом, их предпочтениями, высотой стульев и реальными размерами помещения.
Важная деталь — толщина столешницы. Не перепутайте высоту металлического каркаса и готового изделия. В конструкторе классического стола задаётся высота без столешницы. Например, при общей высоте 750 мм и столешнице 40 мм каркас должен быть 710 мм. В формах для Х-образных и квадратных опор вводится общая высота до верхней плоскости столешницы.
Свес столешницы нужен не только для внешнего вида. Он закрывает металлическую обвязку и оставляет место для удобной посадки, но слишком большой свес создаёт лишний рычаг при нагрузке на край. У конструкций на двух опорах дополнительно задаётся их отступ от торцов: рамы не должны мешать ногам сидящих, а расстояние между ними должно оставаться достаточным для устойчивости столешницы.
Как подобрать профиль для каркаса
Для обычного стола удобной отправной точкой служат ножки из трубы 40×40×2 мм, царги 40×20×2 мм и проножка 30×30×2 мм. В конструкторе Х-образного подстолья по умолчанию используются опоры 60×40×2 мм, а в модели с квадратными рамами — 80×40×2 мм. Сечения можно изменить в форме до создания чертежа.
Выбирать трубу только по внешнему виду не стоит. Чем длиннее свободный пролёт и тяжелее столешница, тем выше требования к жёсткости царг и опор. Для большой столешницы из массива или камня может понадобиться более массивный профиль.
Как получить чертёж стола из профильной трубы
Когда тип каркаса и основные размеры выбраны, расчёт можно выполнить в конструкторе Схемагена. Для каждой модели форма показывает только относящиеся к ней параметры: у обычного стола это высота проножки, у компьютерного — ширина отсека и высота полки, у журнального — положение нижней полки, у барного — высота подставки для ног.
- Выберите конструкцию и задайте длину, ширину, высоту и толщину столешницы.
- Укажите свесы, отступы опор и дополнительные элементы.
- Выберите сечение профтрубы.
- Нажмите «Сформировать чертёж».
Бесплатный чертёж-эскиз содержит виды с размерами, спецификацию деталей и раскладку на нарезку. По нему проще посчитать количество профтрубы, проверить длины заготовок и понять порядок расположения элементов до начала сварки. Документ можно сформировать без регистрации; мастерские также могут подготовить презентацию объекта и расчёт стоимости.
Как сварить каркас без перекосов
Детали нарезают по спецификации, удаляют заусенцы и подписывают, чтобы не перепутать близкие по длине элементы. Сначала отдельные рамы собирают на прихватках на ровной поверхности. После каждой прихватки проверяют прямые углы и сравнивают диагонали: у прямоугольной рамы они должны совпадать. Только затем опоры соединяют царгами или продольной перемычкой и проверяют геометрию всего подстолья.
Не стоит сразу полностью проваривать один угол или одну сторону. От локального нагрева профиль может повести, поэтому короткие швы выполняют поочерёдно на противоположных участках. После остывания каркас ещё раз проверяют на ровной плоскости, зачищают только необходимые места, обезжиривают и окрашивают. Торцы труб закрывают заглушками, а на неровном полу предусматривают регулируемые подпятники.
Способ крепления столешницы зависит от материала. Фанеру и ЛДСП можно закрепить винтами через приваренные пластины или отверстия в царгах. Столешницу из массива нельзя жёстко стягивать во всех точках: древесина меняет ширину при изменении влажности. Для неё используют продолговатые отверстия или специальные мебельные крепления, позволяющие небольшое перемещение поперёк волокон.
Что проверить до покупки металла
Самые частые ошибки возникают не во время сварки, а раньше: высоту каркаса принимают за общую высоту, забывают толщину столешницы, делают слишком большой свес или располагают опоры там, где они мешают сидящим. Если конструкция предназначена для тяжёлой столешницы или повышенной нагрузки, выбранное сечение профильной трубы лучше дополнительно проверить расчётом.
Сформируйте чертёж по своим размерам
Выберите подходящее подстолье, задайте параметры и получите спецификацию до покупки металла.
