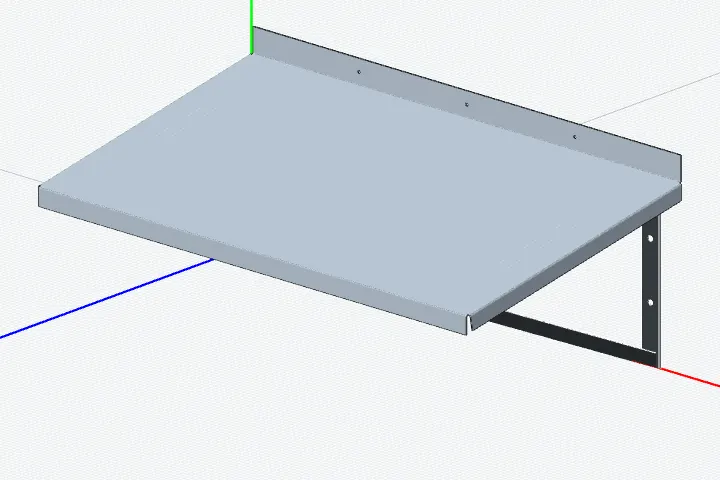

Козырёк для кондиционера
Козырёк над наружным блоком кондиционера — защита от сосулек, снега и капели. Кровля — один лист с уклоном от стены: сзади он отогнут вверх и примыкает к стене, спереди загнут вниз капельником, по бокам отбортован; в углах вырезаны облегчения под гибы. Лист лежит на двух кронштейнах из квадратной профильной трубы — стропило и подкос — и на переднем прогоне. Кронштейны крепятся к стене через полосы с отверстиями под анкеры. Развертка листа для гибки считается сама. Настраиваются ширина и вылет козырька, высота и уклон, отступ кронштейнов от кромки, сечения профиля и полосы и толщина листа из справочника.
Размеры и параметры
- Ширина козырька, мм — по умолчанию 1000
- Вылет козырька от стены, мм — по умолчанию 550
- Высота кронштейна у стены (до верха стропила), мм — по умолчанию 350
- Перепад кровли от стены к переднему краю, мм — по умолчанию 100
- Отступ кронштейна от боковой кромки листа, мм — по умолчанию 60
Материалы
- Профиль кронштейнов и прогона — профильная труба от 20×20×1,5 до 30×30×2, по умолчанию 25×25×1,5
- Полоса крепления к стене — стальная полоса от 30×3 до 50×5, по умолчанию 40×4
- Лист кровли — листовой прокат от 1 мм до 2 мм, по умолчанию 1 мм
Документы по этим размерам
- Чертёж-эскиз — размеры, спецификация и раскладка на нарезку. Бесплатно.
- Презентация объекта — 3D-виды, материалы и итоговая цена. Доступно в платном тарифе, пример.
- Расчёт стоимости — подробное обоснование цены по позициям. Доступно в платном тарифе, пример.
