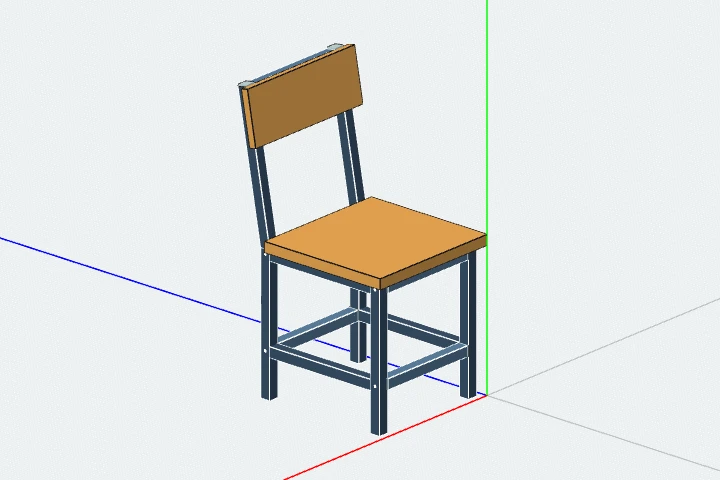

Стул разборный
Стул из профильной трубы с наклонной спинкой, который собирается на болтах и разбирается для перевозки и хранения: в разобранном виде это две плоские боковины, четыре трубы-перемычки, спинка на двух поперечинах и сиденье. Красить детали тоже проще по отдельности, до сборки. Подойдет для кухни, дачи, кафе или кабинета в стиле лофт.
Для формирования чертежа заполните параметры или оставьте значения по умолчанию:
- Ширина сиденья. Каркас уже сиденья на два свеса.
- Глубина сиденья. От переднего края сиденья до стоек спинки.
- Высота до верха сиденья. Обеденный стул обычно делают 450 мм.
- Высота спинки. От пола до верха стоек спинки.
- Наклон спинки. Насколько верх стоек отнесен назад от их низа; при 0 спинка вертикальная. Сидеть удобно при наклоне 60–100 мм.
- Сиденье и спинка. Щит или обрезная доска. Доски сиденья лежат от боковины до боковины вплотную и только целые, сзади упираются в стойки спинки, а лишняя ширина уходит в свес спереди — поэтому глубину сиденья удобно брать кратной ширине доски: 400 мм при доске 100 мм, 450 мм при доске 150 мм. Спинка — одна доска, ее ширина — высота спинки.
- Толщина сиденья. Каркас рассчитывается под нее, чтобы верх сиденья остался на заданной высоте.
- Высота щита спинки. Верх щита — вровень с верхом стоек.
- Толщина щита спинки.
- Свес сиденья за каркас. Спереди и по бокам; при 0 сиденье не выступает за ножки.
- Высота проножек. От пола до верха проножек.
Как собрать стул:
- Поставьте боковины и стяните их болтами М6: восемь болтов через ножки — в перемычки, четыре через стойки — в поперечины спинки. Длина болта — толщина ножки плюс 15 мм: при трубе 30×30 — М6×45, при 40×20 — М6×35. Под головку подложите шайбу и не перетягивайте, чтобы не смять трубу.
- Положите сиденье и прикрутите его снизу к царгам саморезами через отверстия, просверленные в царгах по месту; доски — каждую к царгам обеих боковин. Спинку приложите к стойкам и прикрутите сзади через поперечины.
- Наденьте на ножки заглушки.
К стулу подойдут стол из профтрубы, стол на квадратных опорах и стол на Х-образных опорах. Другие стулья — стул с подлокотниками и барный стул, а больше изделий — в разделе мебели.
Размеры и параметры
- Ширина сиденья, мм — от 350 до 550, по умолчанию 420
- Глубина сиденья, мм — от 350 до 500, по умолчанию 400
- Высота до верха сиденья, мм — от 400 до 500, по умолчанию 450
- Высота спинки, мм — от 750 до 1000, по умолчанию 860
- Наклон спинки, мм — от 0 до 150, по умолчанию 80
- Сиденье и спинка — Щит, Доски, по умолчанию Щит
- Толщина сиденья, мм — от 18 до 50, по умолчанию 30, при выборе «Сиденье и спинка»: «Щит»
- Высота щита спинки, мм — от 100 до 200, по умолчанию 160, при выборе «Сиденье и спинка»: «Щит»
- Толщина щита спинки, мм — от 16 до 30, по умолчанию 20, при выборе «Сиденье и спинка»: «Щит»
- Свес сиденья за каркас, мм — от 0 до 50, по умолчанию 20
- Высота проножек, мм — от 100 до 250, по умолчанию 150
Материалы
- Профиль каркаса — профильная труба от 25×25×2 до 40×40×3, по умолчанию 30×30×2
- Доска сиденья — доска от 25×100 до 50×150, по умолчанию 40×100, при выборе «Сиденье и спинка»: «Доски»
- Доска спинки — доска от 22×100 до 25×150, по умолчанию 25×150, при выборе «Сиденье и спинка»: «Доски»
Документы по этим размерам
- Чертёж-эскиз — размеры, спецификация и раскладка на нарезку. Бесплатно.
- Презентация объекта — 3D-виды, материалы и итоговая цена. Доступно в платном тарифе, пример.
- Расчёт стоимости — подробное обоснование цены по позициям. Доступно в платном тарифе, пример.
