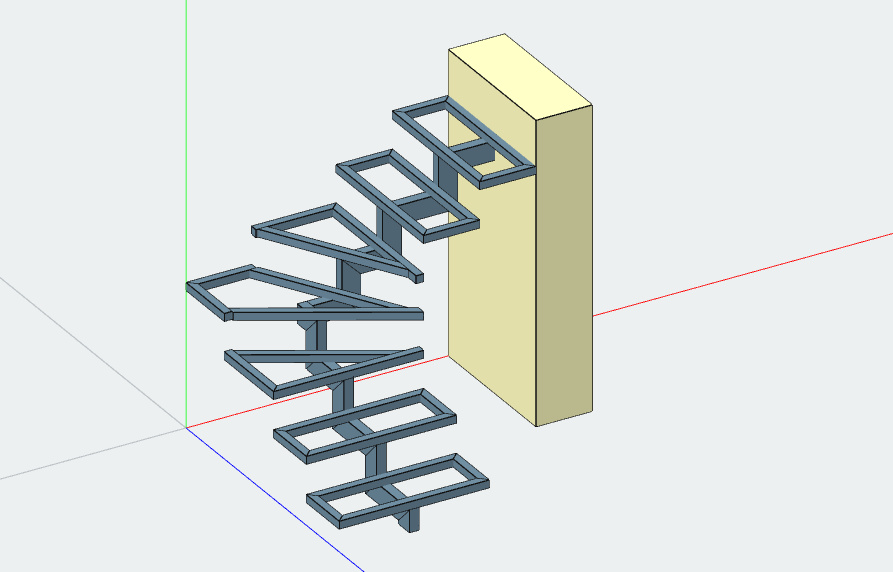

Лестница двумаршевая правая, 3 забежных ступени, на монокосоуре
Каркас двумаршевой лестницы с поворотом направо. Поворот собран на забежных ступенях: площадки нет, марши сходятся через клинья. Марш несет один косоур по середине вместо двух боковых, ступени стоят на рамках каркаса. Последняя ступень ниже уровня второго этажа на высоту ступени. Толщина ступеней учтена в расчетах. Креплений на чертеже нет, они подбираются исходя из особенностей места установки. Все размеры настраиваемые.
Размеры и параметры
- Кол-во ступеней в нижнем пролете — 2, 3, 4, 5, 6 … 15, по умолчанию 3
- Ширина нижнего марша, мм — по умолчанию 800
- Ширина верхнего марша, мм — по умолчанию 800
- Высота лестницы (от уровня пола до уровня пола), мм — по умолчанию 2000
- Ширина ступени, мм — способ задания: «Задать ширину» или «По длине верхнего марша»
- Толщина ступени, мм — по умолчанию 40
- Кол-во ступеней в верхнем пролете — 2, 3, 4, 5, 6 … 15, по умолчанию 3
Материалы
- Профиль монокосоура — профильная труба от 20×20×1,5 до 120×60×4, по умолчанию 100×50×3
- Профиль каркаса ступени — профильная труба от 20×20×1,5 до 120×60×4, по умолчанию 40×40×2
Документы по этим размерам
- Чертёж-эскиз — размеры, спецификация и раскладка на нарезку. Бесплатно.
- Презентация объекта — 3D-виды, материалы и итоговая цена. Доступно в платном тарифе, пример.
- Расчёт стоимости — подробное обоснование цены по позициям. Доступно в платном тарифе, пример.
