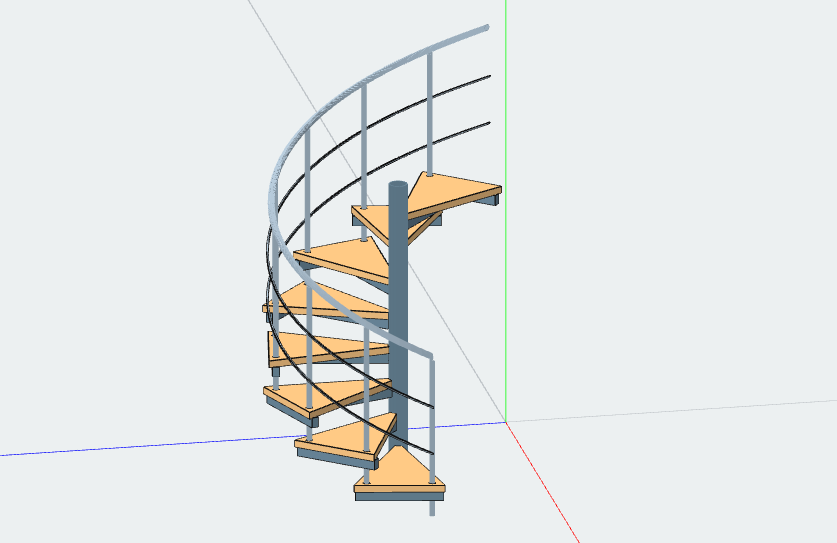

Лестница винтовая правая, с перемычками между ступенями
Ступени-клинья вокруг центральной трубы, поворот на заданный угол на ступень. Подъем закручен по часовой стрелке, если смотреть сверху. Наружная кромка ступени прямая, а клин шире шага поворота: у кромки ступень налегает на предыдущую. В наложении стоит колонна ограждения — перемычка под проступью и стойка перил над ней. Проступь — щит из прямоугольной заготовки: круглые кромки ей дают обрезка по наружному радиусу и паз по трубе. Ограждение: поручень на каждой ступени, перила и две спирали. Все размеры настраиваемые.
Размеры и параметры
- Кол-во ступеней — 1, 2, 3, 4, 5 … 25, по умолчанию 12
- Высота лестницы (от уровня пола до уровня пола), мм — по умолчанию 2600
- Наружный радиус лестницы (по кромке проступи), мм — по умолчанию 800
- Угол поворота ступени, мм — по умолчанию 30
- Диаметр центральной трубы, мм — по умолчанию 108
- Толщина стенки центральной трубы, мм — по умолчанию 8
- Толщина проступи, мм — по умолчанию 40
- Высота перил над проступью, мм — по умолчанию 900
- Сечение спирали ограждения, мм — по умолчанию 8
Материалы
- Профиль каркаса — профильная труба от 20×20×1,5 до 120×60×4, по умолчанию 60×40×2
- Труба поручня — круглая труба от Ø20×2 до Ø89×4, по умолчанию Ø32×2
- Труба перил — круглая труба от Ø20×2 до Ø89×4, по умолчанию Ø40×2
Документы по этим размерам
- Чертёж-эскиз — размеры, спецификация и раскладка на нарезку. Бесплатно.
- Презентация объекта — 3D-виды, материалы и итоговая цена. Доступно в платном тарифе, пример.
- Расчёт стоимости — подробное обоснование цены по позициям. Доступно в платном тарифе, пример.
