Ворота распашные решетчатые

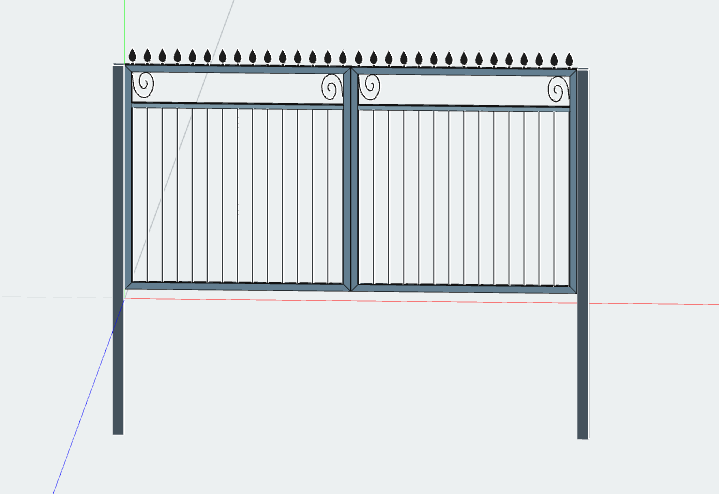

Две створки в проеме между двумя столбами. Столбы уходят ниже уровня земли на заданное заглубление. Заполнение — решетка: вертикальные прутки враспор между ригелями, над ними декоративная полоса с завитками по углам, а над верхним ригелем пики. Шаг прутков считается от ширины створки, поэтому в другом проеме решетка разъезжается ровно, а не сбивается к кромке. Петли, замки, ловители и ролики в чертеж не идут. На компоновку они не влияют — под них оставлены зазоры. Все размеры настраиваемые.
Размеры и параметры
- Ширина проема в свету, мм — по умолчанию 4000
- Высота створки, мм — по умолчанию 2000
- Зазор створки над землей, мм — по умолчанию 100
- Зазор до столба и между створками, мм — по умолчанию 5
- Заглубление столба ниже уровня земли, мм — по умолчанию 1200
- Выступ столба над створкой, мм — по умолчанию 0
- Пруток решетки: сечение, мм — по умолчанию 15
- Декоративная зона: высота, мм — по умолчанию 280
- Пика: ширина, мм — по умолчанию 70
- Пика: высота, мм — по умолчанию 150
- Завиток: размер вдоль стойки, мм — по умолчанию 240
- Завиток: размер от стойки, мм — по умолчанию 200
Материалы
- Профиль столба — профильная труба от 50×50×2 до 100×100×4, по умолчанию 100×100×3
- Профиль рамы створки — профильная труба от 20×20×1,5 до 80×40×3, по умолчанию 60×40×2
- Профиль перемычек створки — профильная труба от 20×20×1,5 до 80×40×3, по умолчанию 40×40×2
Документы по этим размерам
- Чертёж-эскиз — размеры, спецификация и раскладка на нарезку. Бесплатно.
- Презентация объекта — 3D-виды, материалы и итоговая цена. Доступно в платном тарифе, пример.
- Расчёт стоимости — подробное обоснование цены по позициям. Доступно в платном тарифе, пример.
