Ворота своими руками: от замеров до чертежа
Ворота должны пропускать машину, легко открываться и помещаться на участке вместе с распахнутыми створками. Чтобы собрать их своими руками без лишних переделок, сначала выберите конструкцию и подготовьте чертёж.
Начните с места для открывания. Здесь два основных варианта:
Распашные — две створки на петлях. Им нужно свободное пространство перед проёмом или внутри двора. В Схемагене есть ворота со сплошной зашивкой и решётчатые ворота.
Откатные — полотно движется вдоль забора. Проверьте, хватает ли места для всей конструкции, включая хвостовую часть. Выберите чертёж с откатом влево или вправо.
Снимите размеры до покупки металла. Понадобятся ширина проёма между столбами, высота створок, монтажные зазоры и расстояние до готового покрытия. Если плитка ещё не уложена, учтите её будущий уровень.
У распашных ворот проверьте землю по всей дуге движения: небольшой подъём дорожки может остановить створку на полпути. Для въезда с поворотом предусмотрите место для манёвра автомобиля.
Ширина каждой створки будет меньше чем половина проёма из-за зазоров. Например, при проёме 4000 мм и трёх зазорах по 10 мм (один в центре и два у столбов) получаем (4000 − 30) / 2 = 1985 мм.

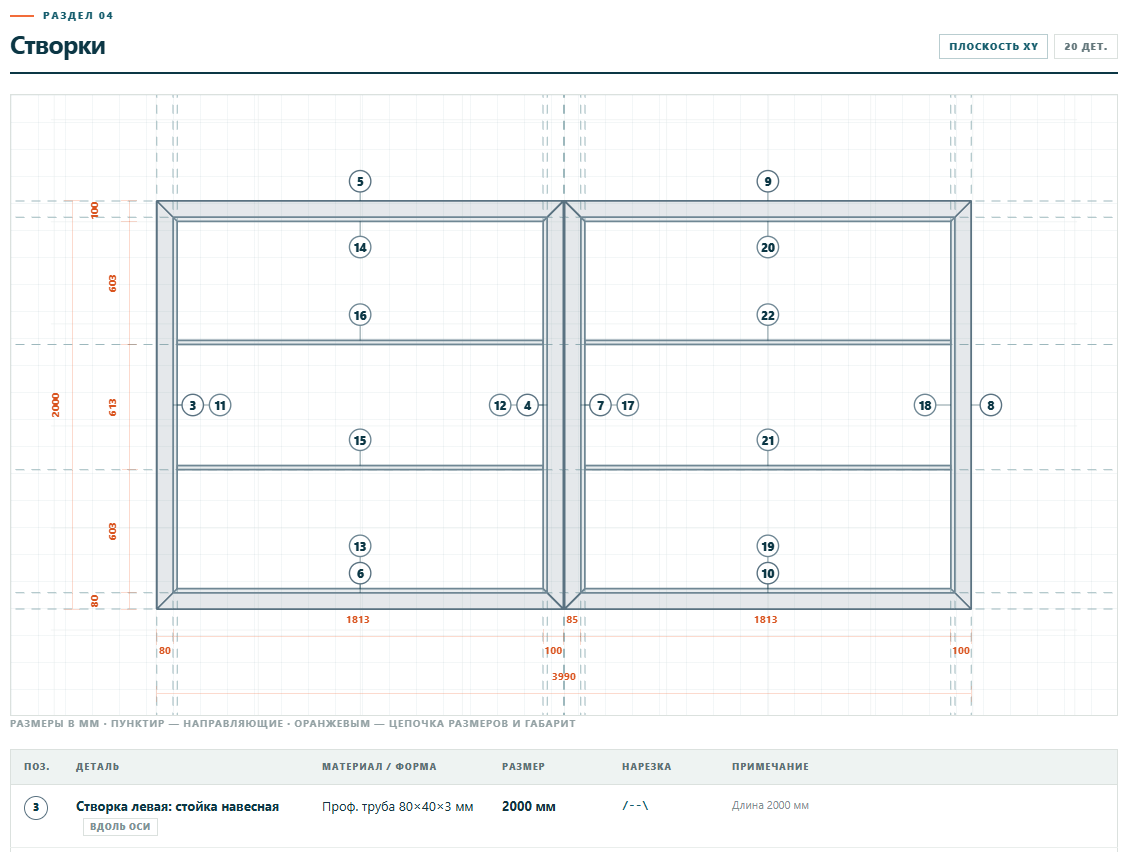

Получите чертёж под свои размеры. Откройте подходящую модель, введите параметры и выберите профили столбов, рамы и перемычек. Схемаген сформирует бесплатный чертёж-эскиз со спецификацией и раскладкой на нарезку. По ним удобно проверить геометрию и составить список заготовок.
Петли, замки, ролики и крепления подбираются отдельно. Сечения труб, основания и монтажные узлы нужно проверить под массу ворот, ветер и условия участка — значения в форме по умолчанию требуют такой же проверки.
Собирайте с контролем геометрии:
Нарежьте и промаркируйте детали по спецификации.
Разложите раму на ровной поверхности, проверьте углы, диагонали и плоскостность.
Зафиксируйте детали прихватками, повторите замеры и выполните окончательную сварку.
Подготовьте металл и нанесите защитное покрытие.
Установите ворота и обшивку, отрегулируйте ход, проверьте упоры и запирание.
При покупке профнастила учитывайте полезную ширину листов и нахлёсты. Рядом с такими воротами можно сделать отдельную калитку с зашивкой.
Выберите конструкцию ворот и сформируйте чертёж по своим размерам →
