Калитка своими руками: от замера до готового чертежа

12 октября 2026

Калитка кажется простой конструкцией: два столба, прямоугольная створка, петли и замок. Но именно в этих нескольких деталях чаще всего и скрываются ошибки. Створка цепляет дорожку, зазор возле столба получается неровным, раму ведёт после сварки, а купленной профильной трубы не хватает на одну перемычку.

Чтобы калитка своими руками не превратилась в череду переделок, начинать лучше не с резки металла, а с трёх вещей: выбрать конструкцию, точно измерить проём и подготовить чертёж.

Какую калитку выбрать

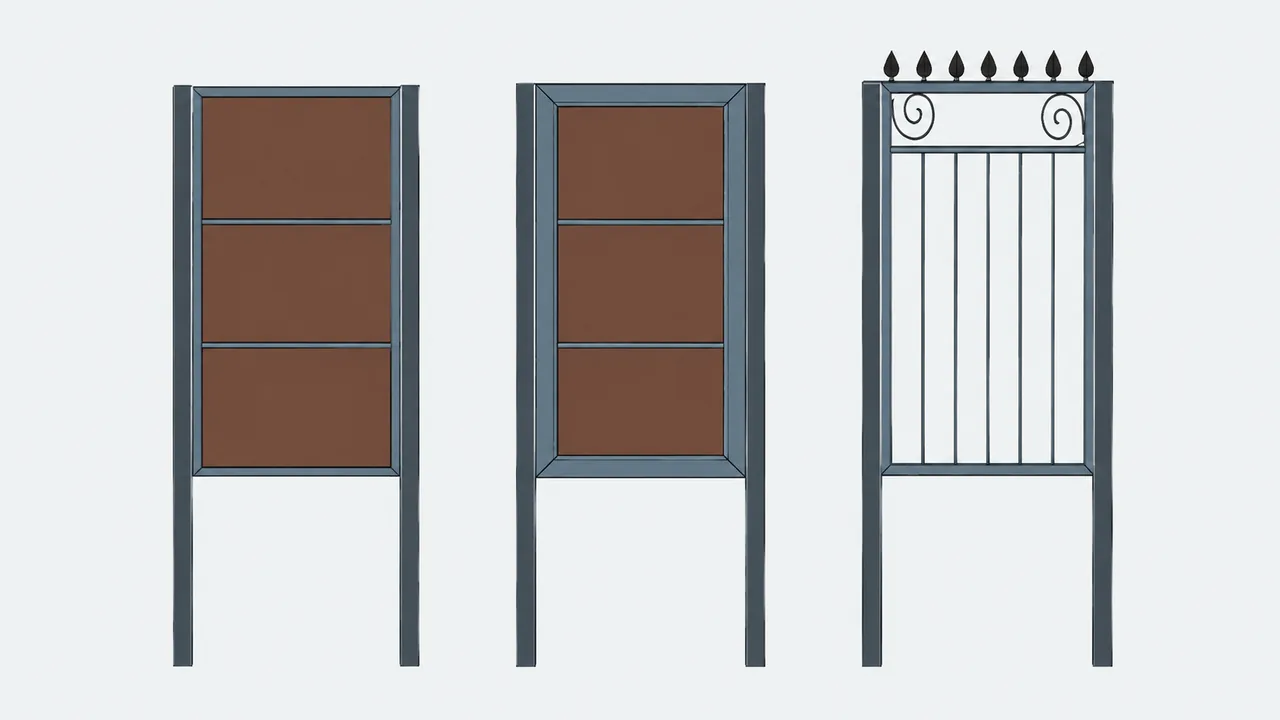

Сначала решите, нужна ли вам приватность, насколько важна лёгкость конструкции и какой вид должен быть у входной группы.

• Калитка со сплошной зашивкой закрывает участок от взглядов и хорошо сочетается с забором из профнастила, евроштакетника или панелей. Для такой конструкции подойдёт калитка с зашивкой по лицевой стороне рамы. В конструкторе можно задать размеры проёма и створки, зазоры, заглубление столбов, толщину зашивки и сечения профилей.
• Зашивка внутри рамы выглядит аккуратнее и глубже: лист утоплен относительно наружного профиля и опирается на внутренний каркас. Если нужен более массивный контур створки, откройте конструктор калитки с зашивкой внутри рамы. Отдельно настраивается зазор между кромкой листа и наружной рамой.
• Решётчатая калитка пропускает свет и ветер, визуально не утяжеляет вход и подходит к кованым или решётчатым секциям забора. В конструкторе решётчатой калитки можно задать сечение прутка, высоту декоративной зоны и размеры пик и завитков.

Все доступные варианты собраны в разделе «Чертежи калиток». Если внешний вид забора ещё не определён, удобно открыть модели рядом и сравнить не только дизайн, но и состав каркаса.

Какие размеры снять до покупки металла

Главный размер — ширина проёма в свету, то есть свободное расстояние между внутренними гранями столбов. Измерьте его внизу, посередине и вверху. Если значения различаются, столбы стоят не параллельно. Для расчёта нельзя просто взять среднее: сначала нужно понять, можно ли выровнять опоры или придётся учитывать самое узкое место.

Также понадобятся:

• высота створки;
• зазор между створкой и готовым покрытием;
• боковые монтажные зазоры;
• глубина установки столбов;
• выступ столбов над створкой;
• толщина зашивки или размеры декоративных элементов;
• направление открывания.

Все вертикальные размеры привязывайте к будущему чистовому уровню дорожки. Если плитка, асфальт или бетон ещё не уложены, отметьте их проектную высоту. Иначе после благоустройства нормальный нижний зазор может исчезнуть.

Проверьте поверхность по всей дуге открывания. Даже небольшой подъём дорожки способен остановить створку раньше, чем она откроется на 90°. В такой ситуации помогают больший зазор, другое направление открывания или корректировка рельефа.

Ширину створки можно предварительно проверить простой формулой:

ширина створки = ширина проёма − левый зазор − правый зазор.

Например, при проёме 1000 мм и двух боковых зазорах по 5 мм расчётная ширина створки составит 990 мм. Окончательный размер лучше брать из чертежа выбранной конструкции: он учитывает введённые параметры в одной системе координат.

Зазоры: маленькая величина с большими последствиями

Желание сделать зазоры минимальными понятно, особенно у сплошной калитки. Но слишком плотная посадка редко остаётся такой надолго. Столбы могут немного изменить положение, металл расширяется и сжимается при перепадах температуры, а снег, лёд или мелкий камень мешают движению створки.

Слишком большие зазоры тоже нежелательны: они портят вид, снижают приватность и усложняют работу защёлки. Поэтому значения выбирают с учётом массы створки, типа петель, покрытия дорожки, сезонных условий и возможных подвижек грунта. Не копируйте размеры с чужой калитки без проверки своего участка.

Столбы, рама и зашивка

Чем тяжелее и шире створка, тем выше нагрузка на петлевой столб. Сплошная зашивка дополнительно воспринимает ветер — фактически полотно работает как парус. Поэтому профиль столбов, глубину основания и способ установки нужно проверять с учётом грунта, глубины промерзания, массы створки и ветровых условий участка.

Размеры профилей, выбранные в конструкторе по умолчанию, — отправная точка для компоновки, а не замена расчёта несущей способности. Для тяжёлой створки, сложного грунта или открытого ветреного участка решение стоит согласовать со специалистом.

Материал зашивки тоже влияет на работу:

• профнастил сравнительно лёгкий, но создаёт заметную ветровую нагрузку;
• евроштакетник позволяет сделать полотно менее закрытым для ветра, если оставить промежутки;
• лист или панель внутри массивной рамы дают выразительный внешний вид, но увеличивают массу;
• решётка снижает парусность и оставляет участок визуально открытым.

До изготовления определите сторону петель, тип замка, ручку, упоры и способ крепления облицовки. Петли, замки и другая покупная фурнитура в чертёж калитки не входят, поэтому для них нужен отдельный список.

Как получить чертёж калитки по своим размерам

Работа с генератором занимает несколько шагов:

1. Откройте подходящую модель: со сплошной зашивкой, с зашивкой внутри рамы или решётчатую.
2. Введите ширину проёма, высоту створки, нижний и боковые зазоры, заглубление и выступ столбов.
3. Выберите сечения профильных труб для столбов, рамы и перемычек. Для решётчатой модели дополнительно задайте параметры декора, а для утопленной зашивки — зазор вокруг листа.
4. Нажмите «Сформировать чертёж».

Бесплатный чертёж-эскиз содержит размеры, спецификацию и раскладку на нарезку. По нему можно проверить геометрию, посчитать заготовки и подготовить закупку. Презентация объекта с 3D-видами и расчёт стоимости доступны в соответствующем тарифе.

Последовательность изготовления

Когда размеры проверены, а материалы и фурнитура выбраны, можно переходить к работе.

1. Нарежьте и промаркируйте заготовки. Сверяйте не только длину, но и назначение каждой детали по спецификации.

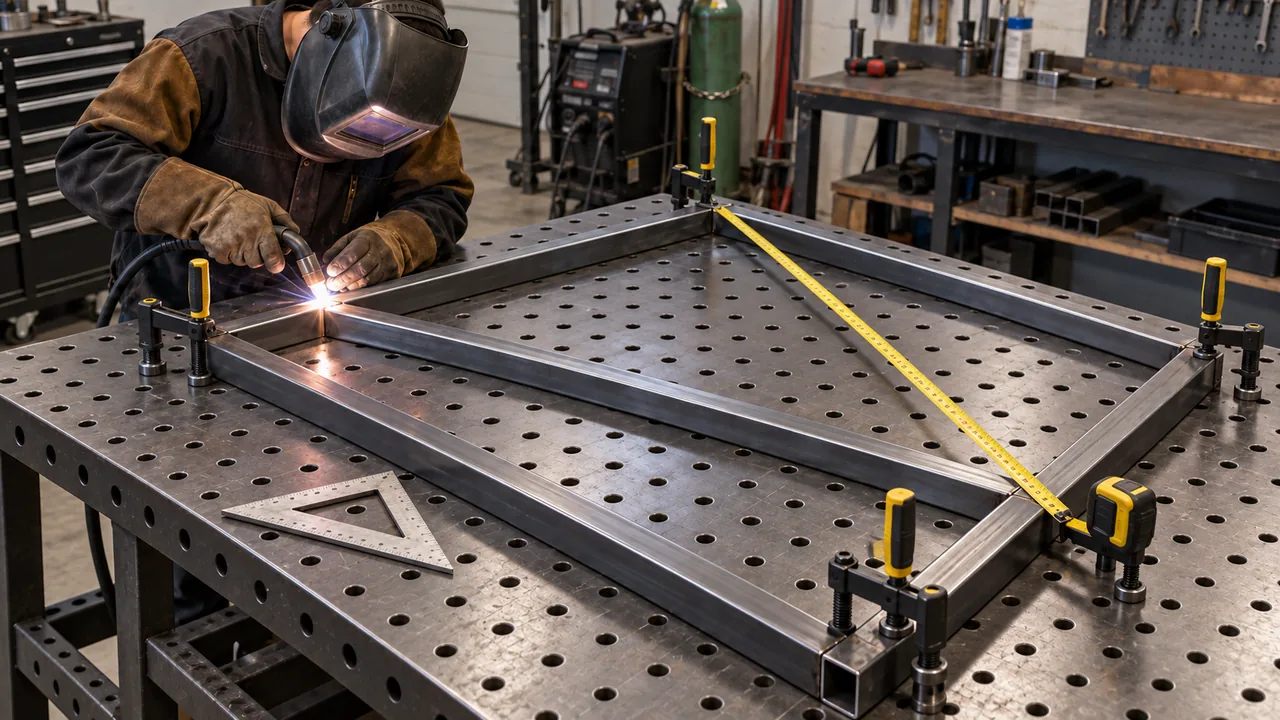

2. Разложите раму на ровной поверхности. Проверьте наружные размеры, углы и плоскостность.
3. Соберите детали на прихватках. Измерьте обе диагонали: у прямоугольной рамы они должны совпадать. Только после этого выполняйте окончательную сварку.
4. Варите симметрично. Чередуйте участки и стороны, чтобы уменьшить коробление от нагрева. После каждого этапа снова контролируйте диагонали и плоскость.
5. Примерьте зашивку и фурнитуру. Убедитесь, что крепёж не конфликтует с петлями, перемычками и замком.
6. Защитите металл от коррозии. Очистите швы, обезжирьте поверхность, нанесите подходящий грунт и финишное покрытие; закройте открытые торцы профиля.
7. Установите столбы. Выставьте их по вертикали и в одной плоскости, ещё раз проверьте ширину проёма. Нагружайте основание только после того, как оно наберёт требуемую прочность.
8. Навесьте и отрегулируйте створку. Проверьте свободный ход по всей дуге, равномерность зазоров, работу замка и отсутствие самопроизвольного открывания или закрывания.

Частые ошибки при изготовлении калитки своими руками

• Замер до устройства дорожки. После укладки покрытия створка начинает задевать землю.
• Проверка проёма только в одной точке. Непараллельные столбы дают клиновидный зазор.
• Покупка металла до готового чертежа. Не учитываются перемычки, отходы и реальные длины заготовок.
• Полная сварка без прихваток и контроля диагоналей. Раму уводит, и исправить геометрию становится сложно.
• Недооценка ветра. Сплошное полотно перегружает петли, столб и основание.
• Фурнитура «на потом». Выбранный замок или петли требуют места, которого уже нет в готовой раме.
• Расчёт профнастила по полной ширине листа. При закупке нужно учитывать полезную ширину, нахлёст и направление монтажа.

Что проверить перед началом работы

• размеры сняты между уже установленными или точно размеченными столбами;
• учтён чистовой уровень дорожки;
• створке хватает места для полного открывания;
• выбранные зазоры подходят для условий участка;
• профили и основание проверены по нагрузке;
• петли, замок, ручка, крепёж и упоры внесены в отдельный список;
• чертёж сформирован по фактическим размерам, а спецификация сверена до закупки.

Хорошая калитка начинается не со сварочного шва, а с точного замера. Выберите подходящую конструкцию в каталоге калиток, задайте свои параметры и сформируйте чертёж до того, как отправитесь за металлом.

Если вы планируете всю входную группу, полезно также прочитать статью «Ворота своими руками: от замеров до чертежа» и заранее согласовать высоту, зашивку и линии каркаса ворот и калитки.
