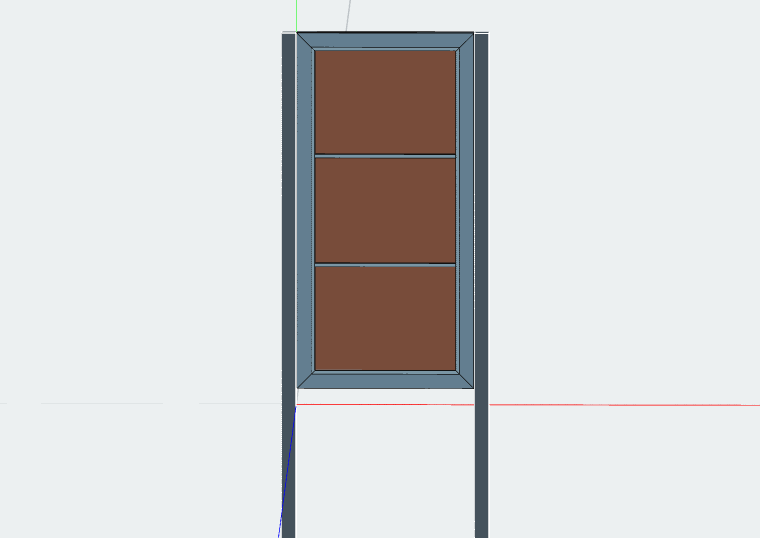

Калитка с зашивкой внутри рамы
Одна створка в проеме между двумя столбами. Наружный периметр створки собран из массивной профильной трубы. По внутреннему периметру приварен малый профиль с двумя перемычками; лист лежит на его лицевой грани и утоплен относительно наружной рамы. Зазор между рамой и кромкой листа настраивается. Столбы уходят ниже уровня земли на заданное заглубление. Петли, замки и другие покупные изделия в чертеж не входят. Все размеры и сечения профилей настраиваемые.
Размеры и параметры
- Ширина проема в свету, мм — от 700, по умолчанию 1000
- Высота створки, мм — от 1000, по умолчанию 2000
- Зазор створки над землей, мм — по умолчанию 100
- Зазор до столба, мм — по умолчанию 5
- Заглубление столба ниже уровня земли, мм — по умолчанию 1200
- Выступ столба над створкой, мм — по умолчанию 0
- Зашивка: толщина листа, мм — от 0.3 до 5, по умолчанию 0.5
- Зазор между кромкой листа и наружной рамой, мм — до 19, по умолчанию 2
Материалы
- Профиль столба — профильная труба от 50×50×2 до 100×100×4, по умолчанию 80×80×3
- Профиль наружной рамы створки — профильная труба от 60×40×2 до 100×50×4, по умолчанию 80×40×3
- Внутренний профиль под лист — профильная труба от 20×20×1,5 до 60×30×2, по умолчанию 20×20×1,5
Документы по этим размерам
- Чертёж-эскиз — размеры, спецификация и раскладка на нарезку. Бесплатно.
- Презентация объекта — 3D-виды, материалы и итоговая цена. Доступно в платном тарифе, пример.
- Расчёт стоимости — подробное обоснование цены по позициям. Доступно в платном тарифе, пример.
