Душ летний

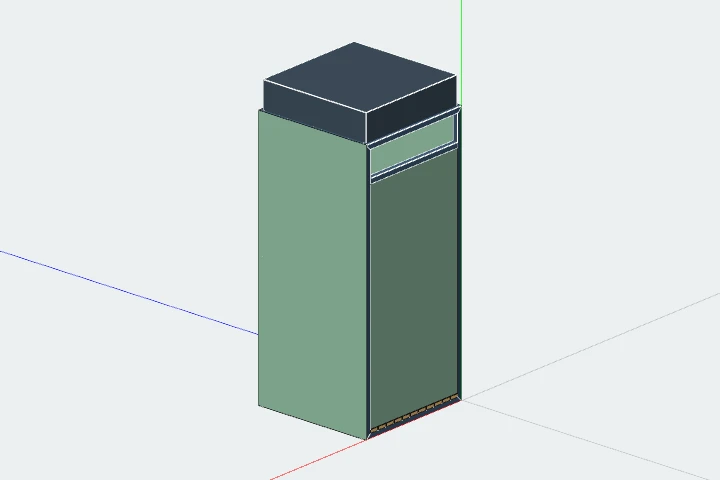

Летний душ для дачи — кабина из профильной трубы с дверью, стенами из листа и баком на крыше. За день солнце нагревает воду в баке, вечером можно помыться после работы в саду.
Каркас — четыре стойки и обвязка к которой крепится обшивка. Бак стоит сверху на обвязке и перемычках. Пол — доски с зазором на лагах: вода уходит сквозь зазоры в грунт. Стены и дверь обшиваются листом — профнастилом или плоским листом, а над дверью оставлен проем для проветривания. Бак, лейка, петли, ручка и крепеж покупаются отдельно и на чертеже не показаны: бак нарисован только для примерки и в смету не входит.
Для формирования чертежа заполните параметры или оставьте значения по умолчанию:
- Ширина душа. Дверь занимает всю ширину между стойками.
- Глубина душа. Внутри удобно, когда кабина не меньше 900×900 мм.
- Высота каркаса. От земли до верха обвязки, на которой стоит бак: чем выше бак, тем сильнее напор.
- Высота дверного проема от земли. Над дверью — ригель, а выше, до обвязки, — проем для проветривания.
- Толщина листа обшивки. Профнастил на стены обычно берут 0,4–0,5 мм.
- Просвет между перемычками под бак, не больше. Под большой бак ставьте перемычки чаще.
- Просвет между лагами пола, не больше. Под доской 25 мм — не больше 500 мм, иначе пол будет прогибаться.
- Зазор между досками пола, не больше. 5–10 мм: вода уходит, а нога не проваливается.
Профиль каркаса, профиль рамы двери и доска пола выбираются из справочников; по умолчанию каркас 40×40, рама двери 40×20, доска 75×25.
Больше изделий для участка — в разделе декора.
Размеры и параметры
- Ширина душа, мм — от 800 до 1500, по умолчанию 1000
- Глубина душа, мм — от 800 до 1500, по умолчанию 1000
- Высота каркаса, мм — от 2100 до 2500, по умолчанию 2200
- Высота дверного проема от земли, мм — от 1700 до 1950, по умолчанию 1900
- Толщина листа обшивки, мм — от 0,4 до 1,5, по умолчанию 0,5
- Просвет между перемычками под бак, не больше, мм — от 200 до 600, по умолчанию 300
- Просвет между лагами пола, не больше, мм — от 300 до 600, по умолчанию 450
- Зазор между досками пола, не больше, мм — от 5 до 20, по умолчанию 10
Материалы
- Профиль каркаса — профильная труба от 40×40×1,5 до 60×40×3, по умолчанию 40×40×2
- Профиль рамы двери — профильная труба от 20×20×1,5 до 40×20×2, по умолчанию 40×20×1,5
- Доска пола — доска от 22×100 до 40×100, по умолчанию 25×75
Документы по этим размерам
- Чертёж-эскиз — размеры, спецификация и раскладка на нарезку. Бесплатно.
- Презентация объекта — 3D-виды, материалы и итоговая цена. Доступно в платном тарифе, пример.
- Расчёт стоимости — подробное обоснование цены по позициям. Доступно в платном тарифе, пример.
