Умывальник уличный
Уличный умывальник для дачи или стройки — помыть руки и умыться там, где нет водопровода. Каркас из профильной трубы не гниет и не расшатывается, а мойку, бак и ведро можно взять любые подходящие.

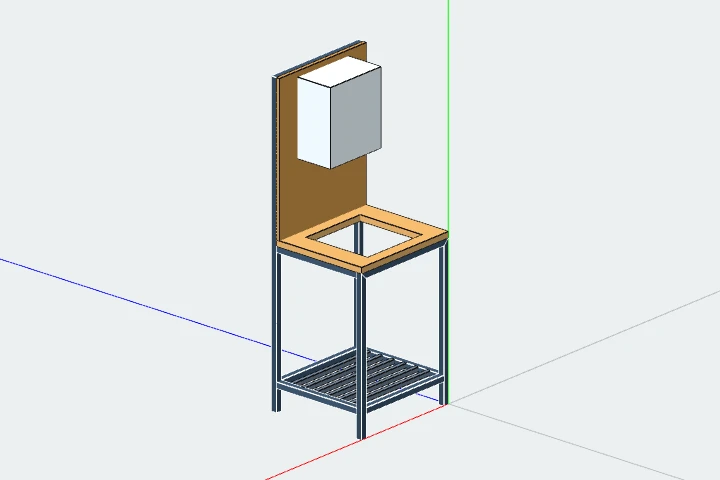

Спереди — столешница с вырезом под врезную мойку, сзади — экран, на который вешают бак с краном и зеркало. Под столешницей — полка из металлических перекладин для ведра или канистры, куда стекает вода из мойки. Мойка, бак, кран, зеркало и крепеж покупаются отдельно и на чертеже не показаны: бак нарисован только для примерки и в смету не входит. Столешница и экран — щит, материал на ваш выбор: влагостойкая фанера, массив или пластик.
Для формирования чертежа заполните параметры или оставьте значения по умолчанию:
- Ширина умывальника.
- Глубина умывальника. Вместе с экраном: место под мойку остается перед ним.
- Высота до верха столешницы. Взрослым удобно 850–900 мм.
- Высота до верха экрана. Бак вешают под верх экрана, и кран должен оказаться над мойкой.
- Ширина выреза под мойку.
- Глубина выреза под мойку.
- Толщина столешницы.
- Толщина экрана.
- Высота полки под ведро от пола. Под мойкой должно поместиться ведро вместе со сливом.
Профиль каркаса и перекладин полки выбираются из справочника профильной трубы; по умолчанию каркас 30×30, перекладины 20×20.
Чтобы у умывальника не стояла лужа, его можно поставить на помост с настилом из досок с зазором. Больше металлической мебели — в разделе мебели.
Размеры и параметры
- Ширина умывальника, мм — от 500 до 900, по умолчанию 600
- Глубина умывальника, мм — от 550 до 700, по умолчанию 550
- Высота до верха столешницы, мм — от 750 до 950, по умолчанию 850
- Высота до верха экрана, мм — от 1500 до 2000, по умолчанию 1650
- Ширина выреза под мойку, мм — от 250 до 400, по умолчанию 380
- Глубина выреза под мойку, мм — от 250 до 400, по умолчанию 380
- Толщина столешницы, мм — от 18 до 40, по умолчанию 30
- Толщина экрана, мм — от 12 до 30, по умолчанию 18
- Высота полки под ведро от пола, мм — от 100 до 400, по умолчанию 150
Материалы
- Профиль каркаса — профильная труба от 25×25×1,5 до 40×40×2, по умолчанию 30×30×2
- Профиль перекладин полки — профильная труба от 20×20×1,5 до 25×25×2, по умолчанию 20×20×1,5
Документы по этим размерам
- Чертёж-эскиз — размеры, спецификация и раскладка на нарезку. Бесплатно.
- Презентация объекта — 3D-виды, материалы и итоговая цена. Доступно в платном тарифе, пример.
- Расчёт стоимости — подробное обоснование цены по позициям. Доступно в платном тарифе, пример.
