Мангал на ножках

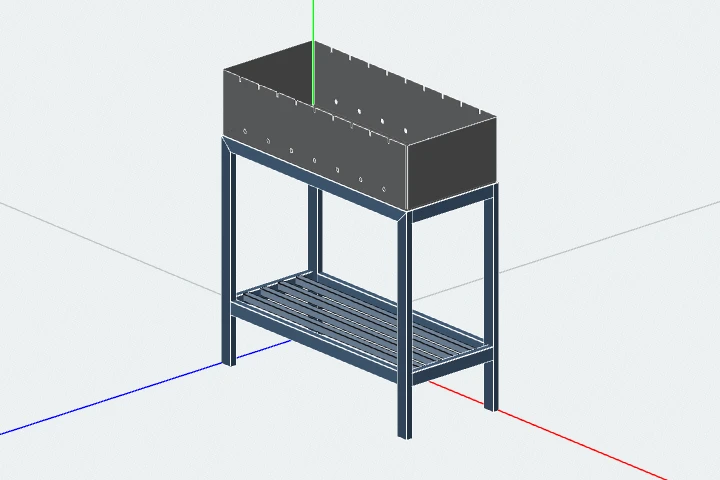

Мангал на ножках: жаровня из стального листа стоит на подставке из профильной трубы, а внизу полка для дров. Шампуры лежат в пазах на длинных стенках, через отверстия у дна к углям поступает воздух, и они не гаснут. Жарить удобно стоя, не наклоняясь.
Жаровня согнута из одного листа: заготовку вырезают лазером сразу с пазами и отверстиями, стенки отгибают, а углы проваривают. Развертка для резки и гибки рассчитывается сама. Подставка — четыре ножки, обвязка под жаровней и полка из металлических перекладин для дров или мешка угля. Крепление жаровни к подставке на чертеже не показано.
Для формирования чертежа заполните параметры или оставьте значения по умолчанию:
- Длина жаровни. От нее зависит, сколько шампуров поместится: на жаровню 800 мм при шаге 80 мм — 9 шампуров.
- Ширина жаровни. Подбирайте по шампурам. Обычно 300–400 мм.
- Глубина жаровни. Это высота стенок.
- Высота до верха жаровни. Удобно, когда шампуры лежат чуть ниже пояса: обычно 850–950 мм.
- Высота полки для дров от пола.
- Шаг пазов под шампуры, не больше. Пазы делят стенку на равные части, их число рассчитывается само.
- Шаг отверстий поддува, не больше. Отверстия идут рядом у дна на обеих длинных стенках.
- Диаметр отверстий поддува.
- Просвет между перекладинами полки, не больше. Чтобы поленья не проваливались, оставляйте 50–70 мм.
Толщина листа жаровни, профиль подставки и перекладин полки выбираются из справочников; по умолчанию лист 3 мм, подставка из трубы 40×20, перекладины 20×20.
Запас дров рядом с мангалом удобно держать в дровнице-стеллаже, а площадку для отдыха сделать по чертежу помоста с настилом. Больше изделий для участка — в разделе декора.
Размеры и параметры
- Длина жаровни, мм — от 500 до 1200, по умолчанию 800
- Ширина жаровни, мм — от 300 до 450, по умолчанию 350
- Глубина жаровни, мм — от 120 до 250, по умолчанию 200
- Высота до верха жаровни, мм — от 700 до 1000, по умолчанию 900
- Высота полки для дров от пола, мм — от 100 до 300, по умолчанию 200
- Шаг пазов под шампуры, не больше, мм — от 50 до 120, по умолчанию 80
- Шаг отверстий поддува, не больше, мм — от 50 до 150, по умолчанию 100
- Диаметр отверстий поддува, мм — от 10 до 30, по умолчанию 16
- Просвет между перекладинами полки, не больше, мм — от 30 до 100, по умолчанию 50
Материалы
- Профиль ножек и обвязки — профильная труба от 25×25×1,5 до 40×40×3, по умолчанию 40×20×2
- Профиль перекладин полки — профильная труба от 20×20×1,5 до 25×25×2, по умолчанию 20×20×1,5
- Лист жаровни — листовой прокат от 2 мм до 4 мм, по умолчанию 3 мм
Документы по этим размерам
- Чертёж-эскиз — размеры, спецификация и раскладка на нарезку. Бесплатно.
- Презентация объекта — 3D-виды, материалы и итоговая цена. Доступно в платном тарифе, пример.
- Расчёт стоимости — подробное обоснование цены по позициям. Доступно в платном тарифе, пример.
