Козлы строительные деревянные

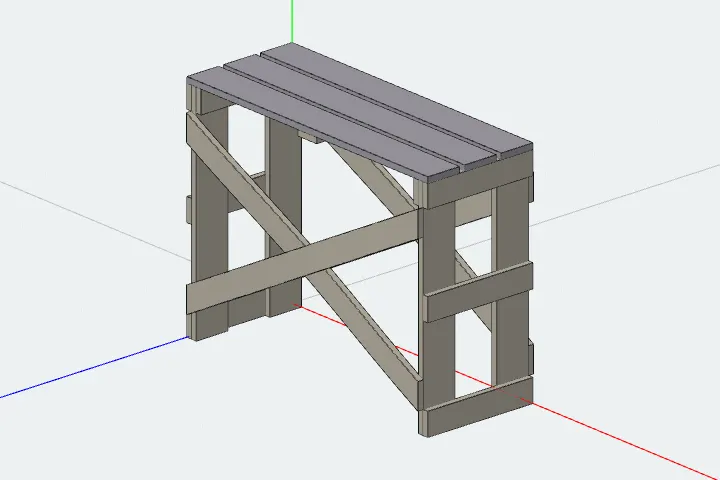

Деревянные строительные козлы — подмости для отделочных работ и опора под доски при распиле. Настил из досок с равными просветами лежит на двух торцевых рамах: стойки стоят вровень с крайними досками настила, внизу и посередине их связывают перемычки, сверху — парные перемычки-«клещи». Бока связаны продольной перемычкой и крестом из цельных досок: концы раскосов притянуты к стойкам, а в перекрестье доски выгнуты в разные стороны и расходятся на свою толщину. Число досок настила считается по ширине и желаемому просвету. Настраиваются длина, ширина и высота, уровни торцевых перемычек и сечения досок из справочника.
Размеры и параметры
- Длина настила, мм — по умолчанию 1300
- Ширина настила, мм — по умолчанию 500
- Высота козел (до верха настила), мм — по умолчанию 1000
- Высота средней торцевой перемычки (до низа), мм — по умолчанию 440
- Высота нижней торцевой перемычки (до низа), мм — по умолчанию 0
- Просвет между досками настила, желаемый, мм — по умолчанию 25
Материалы
- Доска настила — доска от 22×100 до 50×150, по умолчанию 25×150
- Доска стоек — доска от 25×100 до 50×150, по умолчанию 25×150
- Доска перемычек и раскосов — доска от 22×100 до 40×100, по умолчанию 25×100
Документы по этим размерам
- Чертёж-эскиз — размеры, спецификация и раскладка на нарезку. Бесплатно.
- Презентация объекта — 3D-виды, материалы и итоговая цена. Доступно в платном тарифе, пример.
- Расчёт стоимости — подробное обоснование цены по позициям. Доступно в платном тарифе, пример.
