Козлы строительные деревянные малые

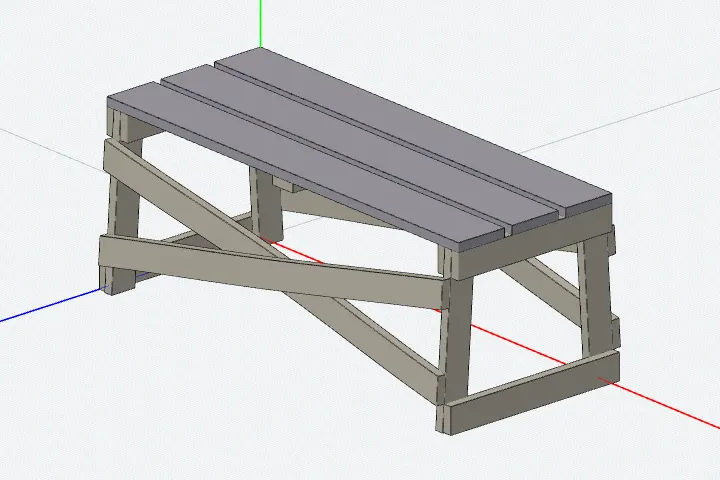

Малые деревянные строительные козлы высотой по колено — подмости для работ у пола и под невысоким потолком, опора под доски при распиле. Настил из досок с равными просветами лежит на двух торцевых рамах. Стойки разведены книзу: наверху они вровень с крайними досками настила, внизу расходятся шире, поэтому козлы стоят устойчиво. Сверху стойки связаны парными перемычками-«клещами», внизу — перемычкой, которая кончается на кромках стоек. Бока связаны крестом из цельных досок: концы раскосов притянуты к стойкам, а в перекрестье доски выгнуты в разные стороны и расходятся на свою толщину. Число досок настила считается по ширине и желаемому просвету. Настраиваются длина, ширина и высота, развал стоек, уровень нижней перемычки и сечения досок из справочника.
Размеры и параметры
- Длина настила, мм — по умолчанию 1300
- Ширина настила, мм — по умолчанию 500
- Высота козел (до верха настила), мм — от 450, по умолчанию 500
- Высота нижней торцевой перемычки (до низа), мм — от 0 до 50, по умолчанию 0
- Развал стоек книзу (угол от вертикали), ° — от 0 до 15, по умолчанию 3.58
- Просвет между досками настила, желаемый, мм — по умолчанию 25
Материалы
- Доска настила — доска от 22×100 до 50×150, по умолчанию 25×150
- Доска стоек — доска от 25×75 до 50×150, по умолчанию 25×75
- Доска перемычек и раскосов — доска 25×75
Документы по этим размерам
- Чертёж-эскиз — размеры, спецификация и раскладка на нарезку. Бесплатно.
- Презентация объекта — 3D-виды, материалы и итоговая цена. Доступно в платном тарифе, пример.
- Расчёт стоимости — подробное обоснование цены по позициям. Доступно в платном тарифе, пример.
