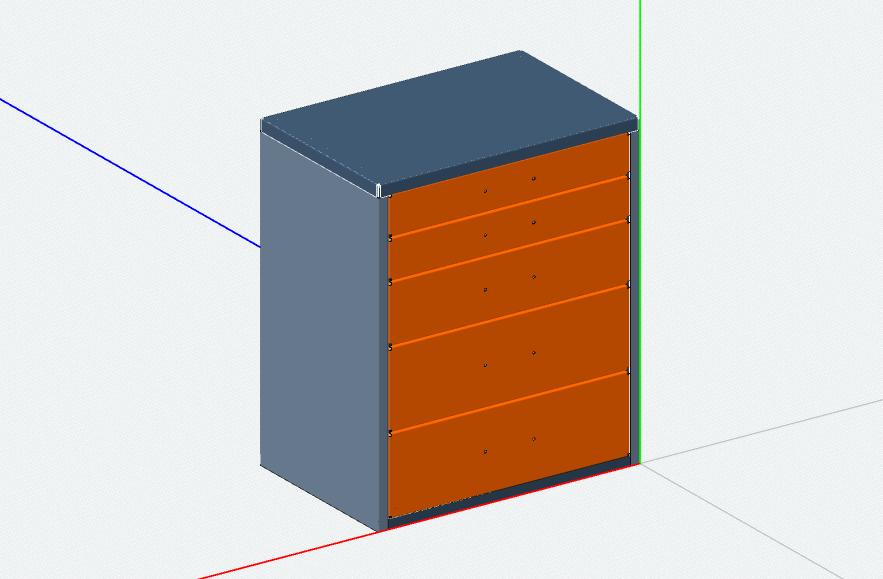

Тумба инструментальная
Каркас из профильной трубы, обшивка, крышка с юбкой и пять ящиков, гнутых из листа. Ящики ходят по планкам каркаса, фасады идут трех высот. Линии гиба нарисованы по наружным граням готовой детали, поэтому размеры на чертеже — наружные размеры тумбы, а заготовка под гибку короче на вычет каждого гиба и считается сама. Все размеры настраиваемые.
Размеры и параметры
- Ширина тумбы (X), мм — по умолчанию 690
- Высота тумбы (Y), мм — по умолчанию 820
- Глубина тумбы (Z), мм — по умолчанию 460
- Внутренний радиус гиба, мм — по умолчанию 1.5
- Угловое облегчение: вырез в углу, чтобы гибы не сходились, мм — по умолчанию 6
- Фланец боковины: ширина рамы проема, мм — по умолчанию 25
- Юбка крышки, мм — по умолчанию 30
- Направляющая ящика: зазор от стойки каркаса, мм — по умолчанию 13
- Отбортовка верхней кромки стенки ящика, мм — по умолчанию 15
- Насколько ящик короче корпуса по глубине, мм — по умолчанию 60
- Дно ящика над низом фасада, мм — по умолчанию 18
- Зазор фасада до рамы проема, мм — по умолчанию 3
- Высота фасада мелкого ящика, мм — по умолчанию 100
- Высота фасада среднего ящика, мм — по умолчанию 150
- Высота фасада глубокого ящика, мм — по умолчанию 200
- Зазор между фасадами, мм — по умолчанию 4
- Отбортовка фасада назад, мм — по умолчанию 15
Материалы
- Профиль каркаса тумбы — профильная труба от 20×20×1,5 до 40×40×2, по умолчанию 25×25×1,5
- Лист обшивки — листовой прокат от 1 мм до 2 мм, по умолчанию 1,5 мм
- Лист ящика — листовой прокат 1 мм или 1,5 мм, по умолчанию 1 мм
Документы по этим размерам
- Чертёж-эскиз — размеры, спецификация и раскладка на нарезку. Бесплатно.
- Презентация объекта — 3D-виды, материалы и итоговая цена. Доступно в платном тарифе, пример.
- Расчёт стоимости — подробное обоснование цены по позициям. Доступно в платном тарифе, пример.
