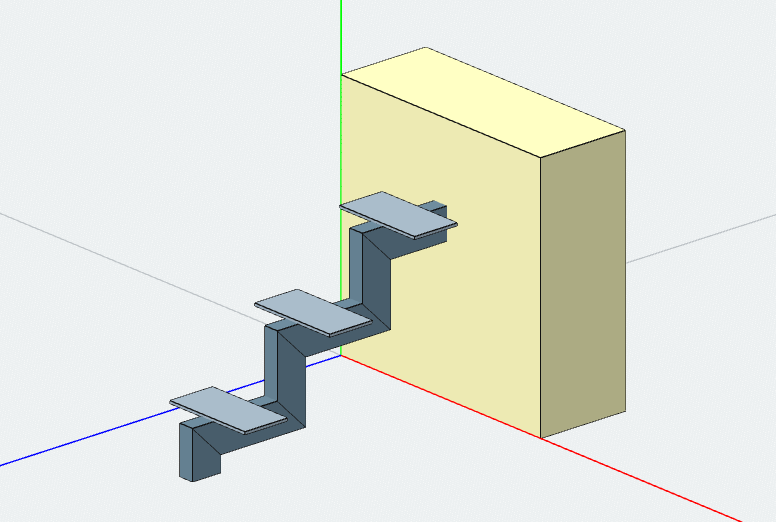

Лестница одномаршевая на монокосоуре, ступени на пластинах
Каркас одномаршевой лестницы на одном центральном косоуре (монокосоуре) из профильной трубы. Проступь ложится на пластины, приваренные к косоуру. Последняя ступень ниже уровня второго этажа на высоту ступени. Толщина ступеней учтена в расчетах. Креплений на чертеже нет, они подбираются исходя из особенностей места установки. Все размеры настраиваемые.
Размеры и параметры
- Кол-во ступеней — 1, 2, 3, 4, 5 … 25, по умолчанию 3
- Высота лестницы (от уровня пола до уровня пола), мм — по умолчанию 800
- Ширина ступени, мм — способ задания: «Задать ширину» или «По длине марша»
- Ширина лестницы, мм — по умолчанию 800
- Толщина ступени, мм — по умолчанию 40
- Пластина крепления ступени (ширина поперек марша), мм — по умолчанию 300
- Пластина крепления ступени (длина вдоль марша), мм — по умолчанию 150
Материалы
- Профиль монокосоура — профильная труба от 20×20×1,5 до 120×60×4, по умолчанию 100×50×3
- Лист пластины крепления ступени — листовой прокат от 1 мм до 10 мм, по умолчанию 8 мм
Документы по этим размерам
- Чертёж-эскиз — размеры, спецификация и раскладка на нарезку. Бесплатно.
- Презентация объекта — 3D-виды, материалы и итоговая цена. Доступно в платном тарифе, пример.
- Расчёт стоимости — подробное обоснование цены по позициям. Доступно в платном тарифе, пример.
