Поручень пристенный

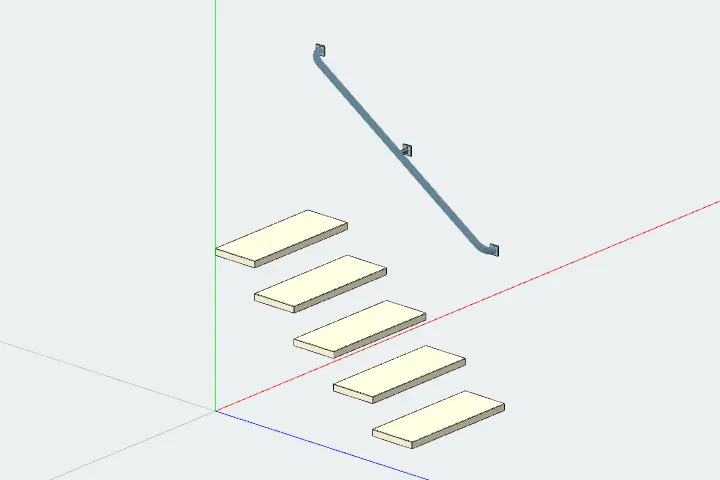

Пристенный поручень одномаршевой лестницы из круглой трубы. Поручень идет параллельно маршу на заданной высоте над линией носков ступеней, оба конца загнуты к стене и заканчиваются пластинами с отверстиями под крепеж. Между ними поручень держат кронштейны из квадрата на таких же пластинах, их число считается по наибольшему шагу. Поручень рассчитан под одномаршевую лестницу каталога тех же размеров. Настраиваются число ступеней, высота лестницы и ширина ступени, высота поручня, просвет до стены, шаг кронштейнов и труба из справочника.
Размеры и параметры
- Кол-во ступеней — 3, 4, 5, 6, 7 … 25, по умолчанию 5
- Высота лестницы (от уровня пола до уровня пола), мм — по умолчанию 1200
- Ширина ступени, мм — способ задания: «Задать ширину» или «По длине марша»
- Высота поручня над линией носков ступеней, мм — по умолчанию 900
- Просвет между поручнем и стеной, мм — по умолчанию 60
- Шаг кронштейнов по длине поручня, не больше, мм — по умолчанию 1000
Материалы
- Труба поручня — круглая труба от Ø32×2 до Ø48×3, по умолчанию Ø40×2
Документы по этим размерам
- Чертёж-эскиз — размеры, спецификация и раскладка на нарезку. Бесплатно.
- Презентация объекта — 3D-виды, материалы и итоговая цена. Доступно в платном тарифе, пример.
- Расчёт стоимости — подробное обоснование цены по позициям. Доступно в платном тарифе, пример.
