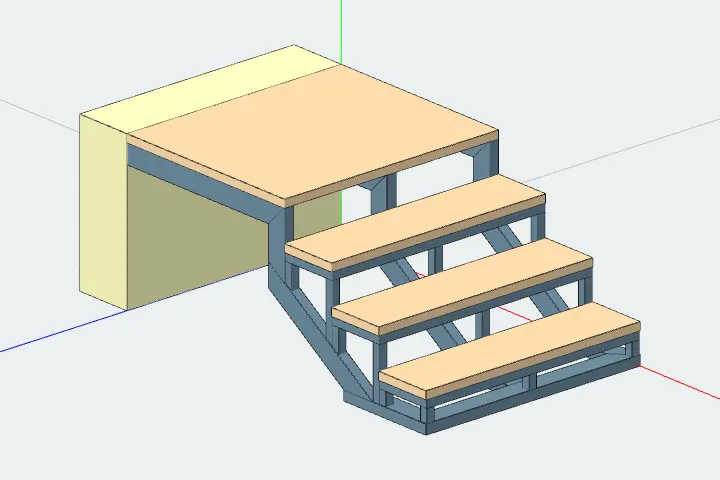

Лестница входная на прямых косоурах со столиками, с площадкой у двери
Входная лестница с площадкой у двери на косоурах из профильной трубы. Ступени — рамки во всю ширину марша на столиках, приваренных к балкам. Нижняя ступень и пятки балок стоят на поперечине и опорах под косоурами. Косоуров столько, сколько нужно ширине марша. Как закрепить консоли на стене или цоколе и как крепить ступени и настил — решает мастер, на чертеже это не обозначено.
Если площадка не нужна — есть вариант без площадки , где балки упираются в стойки у стены.
Заполнение формы:
Количество ступеней — от 2 до 25. Выберите, учитывая желаемый шаг ступени.
Длина марша — от площадки до переда нижней ступени, площадка к ней добавляется отдельно. Задается напрямую — удобно, если место перед домом ограничено, — или по ширине ступени, если важнее она.
Высота лестницы. Задается от уровня земли до уровня пола . Настил площадки получается на уровне пола.
Ширина марша. Обычно делается чуть шире дверного проема.
Глубина площадки у двери — от стены до первой ступени, не меньше 400 мм. Удобно, когда на площадке помещается открытая дверь и человек перед ней.
Наибольший пролет между осями косоуров. Чем он меньше, тем больше косоуров и тем жестче ступени; по умолчанию — метр.
Толщина ступеней и настила площадки. Нужно учитывать сразу при проектировании каркаса, иначе ступени получатся разной высоты.
Выберите материалы, на которых провести расчет, или оставьте указанные по умолчанию.
Нажмите «Сформировать чертеж». Итоговый документ будет содержать всю информацию о лестнице: 3D-модель, спецификацию и чертежи.
Размеры и параметры
- Кол-во ступеней — 2, 3, 4, 5, 6 … 25, по умолчанию 3
- Длина марша (от площадки до переда нижней ступени), мм — способ задания: «По ширине ступени» или «Задать длину»
- Высота лестницы (от уровня земли до уровня пола), мм — по умолчанию 800
- Ширина марша, мм — по умолчанию 1200
- Глубина площадки у двери, мм — от 400, по умолчанию 1000
- Наибольший пролет между осями косоуров, мм — от 300, по умолчанию 1000
- Толщина ступеней и настила площадки, мм — по умолчанию 40
Материалы
- Профиль косоура — профильная труба от 20×20×1,5 до 120×60×4, по умолчанию 100×50×3
- Профиль столиков и рамок ступеней — профильная труба от 20×20×1,5 до 120×60×4, по умолчанию 40×40×2
Документы по этим размерам
- Чертёж-эскиз — размеры, спецификация и раскладка на нарезку. Бесплатно.
- Презентация объекта — 3D-виды, материалы и итоговая цена. Доступно в платном тарифе, пример.
- Расчёт стоимости — подробное обоснование цены по позициям. Доступно в платном тарифе, пример.
