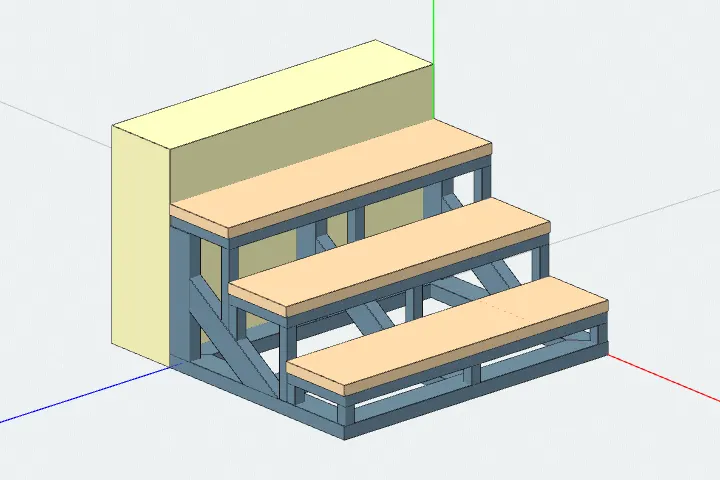

Лестница входная на прямых косоурах со столиками
Входная лестница на прямых косоурах из профильной трубы для установки у стены дома. Наклонные балки идут от стоек у стены к земле, а ступени — рамки во всю ширину марша — лежат на столиках, приваренных к балкам. Вся лестница стоит на раме у земли: поперечины у стены, под пятками балок и спереди, продольные опоры по краям марша. Косоуров столько, сколько нужно ширине марша. Ступени крепятся к рамкам через отверстия или иным способом на усмотрение мастера, на чертеже это не обозначено.
Если перед дверью нужна площадка на уровне пола — есть вариант с площадкой , где косоуры продолжаются консолями к стене.
Заполнение формы:
Количество ступеней — от 3 до 25. Выберите, учитывая желаемый шаг ступени.
Длина лестницы — может быть задана двумя способами. Напрямую — это удобно, если место для установки лестницы ограничено. По ширине ступени — в случае, если этот параметр важнее.
Высота лестницы. Задается от уровня земли до уровня пола . Последняя ступень рассчитывается ниже уровня пола.
Ширина марша. Обычно делается чуть шире дверного проема.
Наибольший пролет между осями косоуров. Чем он меньше, тем больше косоуров и тем жестче ступени; по умолчанию — метр.
Толщина ступени. Нужно учитывать сразу при проектировании каркаса, иначе ступени получатся разной высоты.
Выберите материалы, на которых провести расчет, или оставьте указанные по умолчанию.
Нажмите «Сформировать чертеж». Итоговый документ будет содержать всю информацию о лестнице: 3D-модель, спецификацию и чертежи.
Размеры и параметры
- Кол-во ступеней — 3, 4, 5, 6, 7 … 25, по умолчанию 3
- Длина лестницы (общий вынос марша от стены), мм — способ задания: «По ширине ступени» или «Задать длину»
- Высота лестницы (от уровня земли до уровня пола), мм — по умолчанию 800
- Ширина марша, мм — по умолчанию 1200
- Наибольший пролет между осями косоуров, мм — от 300, по умолчанию 1000
- Толщина ступени, мм — по умолчанию 40
Материалы
- Профиль косоура — профильная труба от 20×20×1,5 до 120×60×4, по умолчанию 100×50×3
- Профиль столиков и рамок ступеней — профильная труба от 20×20×1,5 до 120×60×4, по умолчанию 40×40×2
Документы по этим размерам
- Чертёж-эскиз — размеры, спецификация и раскладка на нарезку. Бесплатно.
- Презентация объекта — 3D-виды, материалы и итоговая цена. Доступно в платном тарифе, пример.
- Расчёт стоимости — подробное обоснование цены по позициям. Доступно в платном тарифе, пример.
