Верстак для распила своими руками
Чтобы делать ровные торцевые резы дерева и металла нужен соответствующий инструмент: для дерева это торцовочная пила, для металла - ленточная или монтажная пила. Для действительно ровного реза материал должен размещаться ровно и в плоскости пилы. Это возможно только при наличии длинного верстака или стола. Его можно купить, а можно сделать своими руками. Рассмотрим второй вариант.
Конструкция верстака для распила
Верстак для распила должен иметь площадку для размещения инструмента и быть достаточно длинным. Если вы планируете распил 6-метровых брусьев и профилей, длина верстака должна быть не менее 3 метров. Тогда можно будет положить упор под центр заготовки и свисающая часть не будет сильно перевешивать - достаточно будет закрепить заготовку струбциной у пилы.
Высота верстака для распила - вопрос спорный. Кто-то заметит что удобнее работать на высоте 80-100 сантиметров, но тогда на эту высоту потребуется поднимать и заготовки. Мы рекомендуем минимальную высоту, если планируется работать с тяжелыми заготовками, например, 30 сантиметров.

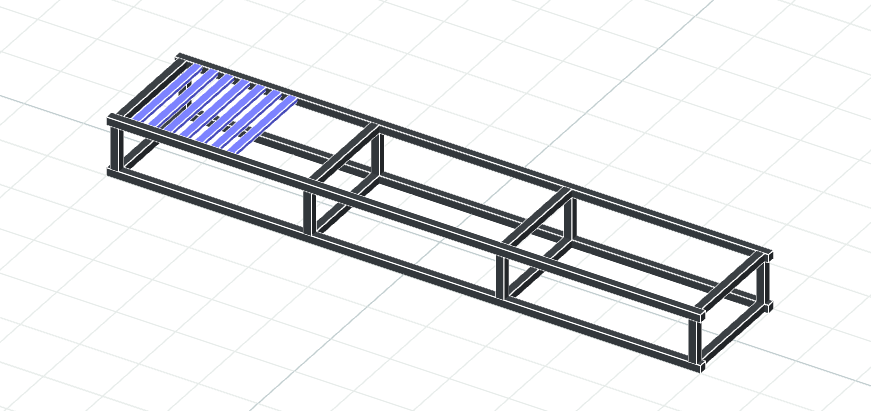

На картинке ниже - верстак, чертеж которого по вашим размерам можно сгенерировать тут: форма для генерации верстака для распила.

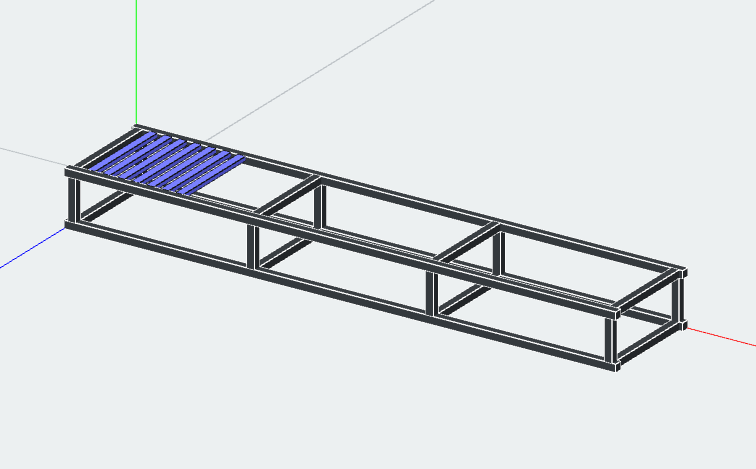

Верстак представляет собой прямоугольный параллелепипед из металлического профиля. Верхняя грань служит для размещения инструмента (на специальной площадке) и крепления заготовки. Стоит отметить, что под заготовку нужно подложить упор, высота которого равна высоте площадки пилы.
Как получить чертеж верстака для распила
На форме для генерации чертежа верстака введите желаемые размеры:
Длина верстака. Зависит от длины обрабатываемых заготовок. Должна быть не меньше половины длины самой длинной заготовки, которую вы планируете пилить.
Высота верстака. Как уже обсуждалось ранее - зависит от ваших предпочтений. Наша рекомендация - 300мм.
Ширина верстака. Зависит от того насколько массивна пила.
Вылет продольных балок за крайние опоры. Оставьте минимальным. Отверстия не закрыты чтобы при необходимости можно было удлинить верстак, вставив в отверстия меньший по размеру профиль.
Площадка под инструмент: отступ от внутренней грани левой опоры. Рекомендуем оставить этот параметр по умолчанию - 40мм.
При необходимости, замените профиль, например, на более массивный, с целью сделать конструкцию более крепкой.
Нажмите "Сформировать чертеж". В результате вы получите спецификацию деталей и схему сборки верстака для распила по введенным ранее размерам.
Сборка

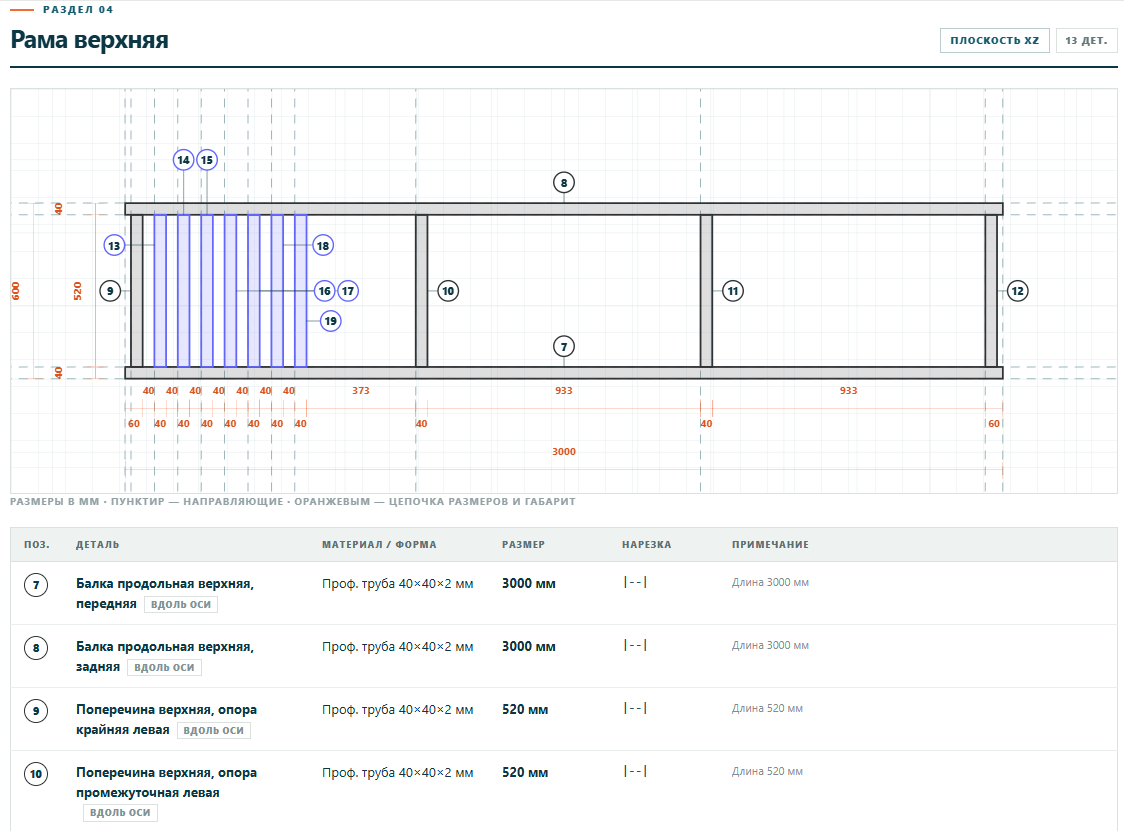

Соберите верстак для распила согласно спецификации и схемам: выполните распил деталей по указанным размерам, сварите рамы и соберите конструкцию воедино. Если на чертежах поверхностей верстака что-то непонятно, посмотрите трехмерные модели. Обратите внимание, при сварке нужно уделять внимание геометрии изделия, чтобы его не повело от температурных деформаций, так как для верстака важна ровная верхняя поверхность.
