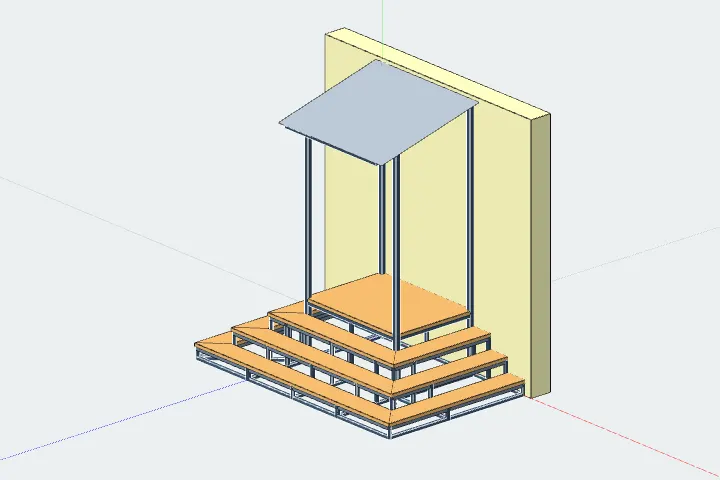

Крыльцо с навесом, лестница с трех сторон

Крыльцо с навесом, лестница с трех сторон

Крыльцо из профильной трубы для входа в дом: площадка у двери, навес на четырех стойках с односкатной крышей от стены и ступени с трех сторон — спереди и по бокам. Ступени огибают оба передних угла площадки, и подойти к двери можно с любой стороны.

Настил и ступени рассчитываются обозначены как щит, оставляя выбор материала на ваше усмотрение: доска, террасная доска, ДПК. Кровля на чертеже — сплошной лист по размеру крыши: профнастил или металлочерепицу подберите по этому размеру. Настил и кровля крепятся к каркасу через отверстия или иным способом на усмотрение мастера; крепление к стене дома и к основанию, водосток и ограждение на чертеже не обозначены.

Заполнение формы:

Ширина площадки — вдоль стены дома. Обычно на 0,5–1 м шире дверного проема, чтобы стойки навеса не мешали двери.

Глубина площадки — от стены до переда. Удобно, когда на площадке помещается открытая дверь и человек перед ней.

Высота площадки. Задается от уровня земли до верха настила . Обычно настил на 3–5 см ниже порога: дверь не задевает его, а вода не затекает под нее.

Кол-во ступеней — от 1 до 10. Подберите так, чтобы подъем ступени получился 150–180 мм: высота площадки делится на число ступеней плюс один, верхней ступенью служит сама площадка.

Ширина ступени — глубина проступи, на которую встает нога. Удобно 280–320 мм.

Толщина настила и ступеней. Нужно учитывать сразу при проектировании каркаса, иначе ступени получатся разной высоты.

Высота под навесом — от настила до низа передней балки. Сделайте ее не ниже 2 м, чтобы балка не мешала проходу.

Перепад кровли — на сколько задняя балка у стены выше передней. Задает уклон крыши: чем он больше, тем лучше сходят вода и снег.

Свес кровли спереди — выступ крыши за передние стойки. Закрывает площадку и верх ступеней от косого дождя.

Свес кровли сбоку — выступ кровельного листа за каркас крыши с каждой стороны.

Толщина кровельного листа. У профнастила для навеса обычно 0,5 мм.

Просвет между лагами площадки, не больше. По нему считается число лаг под настилом: чем тоньше настил, тем меньше просвет.

Просвет обрешетки крыши, не больше. По нему считается число обрешетин: для профнастила обычно 300–500 мм.

Выберите материалы, на которых провести расчет, или оставьте указанные по умолчанию. Нажмите «Сформировать чертеж». Итоговый документ будет содержать всю информацию о крыльце: 3D-модель, спецификацию и чертежи.

Тот же навес с площадкой и другие раскладки ступеней: без лестницы , спереди , слева , справа , спереди и слева , спереди и справа , слева и справа .

Если навес не нужен, посмотрите входные лестницы .

Размеры и параметры

  • Ширина площадки (вдоль стены), мм — от 1000 до 3000, по умолчанию 1600
  • Глубина площадки (от стены), мм — от 800 до 2500, по умолчанию 1200
  • Высота площадки (от земли до верха настила), мм — от 300 до 1500, по умолчанию 800
  • Кол-во ступеней — 1, 2, 3, 4, 5 … 10, по умолчанию 3
  • Ширина ступени, мм — от 250 до 400, по умолчанию 300
  • Толщина настила и ступеней, мм — от 20 до 60, по умолчанию 40
  • Высота под навесом (от настила до низа передней балки), мм — от 1900 до 3000, по умолчанию 2200
  • Перепад кровли (задняя балка выше передней), мм — от 100 до 800, по умолчанию 300
  • Свес кровли спереди, мм — от 0 до 600, по умолчанию 300
  • Свес кровли сбоку, мм — от 0 до 300, по умолчанию 100
  • Толщина кровельного листа, мм — от 0.4 до 1.5, по умолчанию 0.5
  • Просвет между лагами площадки, не больше, мм — от 300 до 800, по умолчанию 500
  • Просвет обрешетки крыши, не больше, мм — от 200 до 800, по умолчанию 500

Материалы

  • Профиль стоек и балок навеса — профильная труба от 40×40×2 до 100×100×4, по умолчанию 60×60×2
  • Профиль каркаса площадки, косоуров и крыши — профильная труба от 40×40×2 до 80×40×3, по умолчанию 40×40×2
  • Профиль перемычек ступеней — профильная труба от 20×20×1,5 до 40×40×3, по умолчанию 40×40×2
  • Профиль обрешетки крыши — профильная труба от 20×20×1,5 до 40×40×3, по умолчанию 40×20×2

Документы по этим размерам

  • Чертёж-эскиз — размеры, спецификация и раскладка на нарезку. Бесплатно.
  • Презентация объекта — 3D-виды, материалы и итоговая цена. Доступно в платном тарифе, пример.
  • Расчёт стоимости — подробное обоснование цены по позициям. Доступно в платном тарифе, пример.
