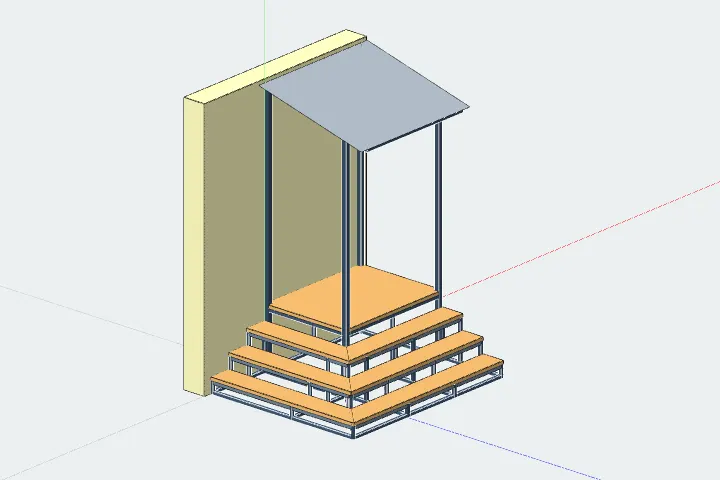

Крыльцо с навесом, лестница спереди и слева
Крыльцо из профильной трубы для входа в дом: площадка у двери, навес на четырех стойках с односкатной крышей от стены и ступени спереди и слева, если стоять лицом к двери. Ступени огибают угол площадки, и подняться на крыльцо можно с двух сторон.
Настил и ступени указаны как щит, оставляя выбор материала на ваше усмотрение: доска, террасная доска, ДПК. Кровля на чертеже — сплошной лист по размеру крыши: профнастил или металлочерепицу подберите по этому размеру. Настил и кровля крепятся к каркасу через отверстия или иным способом на усмотрение мастера; крепление к стене дома и к основанию, водосток и ограждение на чертеже не обозначены.
Заполнение формы:
Ширина площадки — вдоль стены дома. Обычно на 0,5–1 м шире дверного проема, чтобы стойки навеса не мешали двери.
Глубина площадки — от стены до переда. Удобно, когда на площадке помещается открытая дверь и человек перед ней.
Высота площадки. Задается от уровня земли до верха настила . Обычно настил на 3–5 см ниже порога: дверь не задевает его, а вода не затекает под нее.
Кол-во ступеней — от 1 до 10. Подберите так, чтобы подъем ступени получился 150–180 мм: высота площадки делится на число ступеней плюс один, верхней ступенью служит сама площадка.
Ширина ступени — глубина проступи, на которую встает нога. Удобно 280–320 мм.
Толщина настила и ступеней. Нужно учитывать сразу при проектировании каркаса, иначе ступени получатся разной высоты.
Высота под навесом — от настила до низа передней балки. Сделайте ее не ниже 2 м, чтобы балка не мешала проходу.
Перепад кровли — на сколько задняя балка у стены выше передней. Задает уклон крыши: чем он больше, тем лучше сходят вода и снег.
Свес кровли спереди — выступ крыши за передние стойки. Закрывает площадку и верх ступеней от косого дождя.
Свес кровли сбоку — выступ кровельного листа за каркас крыши с каждой стороны.
Толщина кровельного листа. У профнастила для навеса обычно 0,5 мм.
Просвет между лагами площадки, не больше. По нему считается число лаг под настилом: чем тоньше настил, тем меньше просвет.
Просвет обрешетки крыши, не больше. По нему считается число обрешетин: для профнастила обычно 300–500 мм.
Выберите материалы, на которых провести расчет, или оставьте указанные по умолчанию.
Нажмите «Сформировать чертеж». Итоговый документ будет содержать всю информацию о крыльце: 3D-модель, спецификацию и чертежи.
Тот же навес с площадкой и другие раскладки ступеней: без лестницы , спереди , слева , справа , спереди и справа , слева и справа , с трех сторон .
Если навес не нужен, посмотрите входные лестницы .
Размеры и параметры
- Ширина площадки (вдоль стены), мм — от 1000 до 3000, по умолчанию 1600
- Глубина площадки (от стены), мм — от 800 до 2500, по умолчанию 1200
- Высота площадки (от земли до верха настила), мм — от 300 до 1500, по умолчанию 800
- Кол-во ступеней — 1, 2, 3, 4, 5 … 10, по умолчанию 3
- Ширина ступени, мм — от 250 до 400, по умолчанию 300
- Толщина настила и ступеней, мм — от 20 до 60, по умолчанию 40
- Высота под навесом (от настила до низа передней балки), мм — от 1900 до 3000, по умолчанию 2200
- Перепад кровли (задняя балка выше передней), мм — от 100 до 800, по умолчанию 300
- Свес кровли спереди, мм — от 0 до 600, по умолчанию 300
- Свес кровли сбоку, мм — от 0 до 300, по умолчанию 100
- Толщина кровельного листа, мм — от 0.4 до 1.5, по умолчанию 0.5
- Просвет между лагами площадки, не больше, мм — от 300 до 800, по умолчанию 500
- Просвет обрешетки крыши, не больше, мм — от 200 до 800, по умолчанию 500
Материалы
- Профиль стоек и балок навеса — профильная труба от 40×40×2 до 100×100×4, по умолчанию 60×60×2
- Профиль каркаса площадки, косоуров и крыши — профильная труба от 40×40×2 до 80×40×3, по умолчанию 40×40×2
- Профиль перемычек ступеней — профильная труба от 20×20×1,5 до 40×40×3, по умолчанию 40×40×2
- Профиль обрешетки крыши — профильная труба от 20×20×1,5 до 40×40×3, по умолчанию 40×20×2
Документы по этим размерам
- Чертёж-эскиз — размеры, спецификация и раскладка на нарезку. Бесплатно.
- Презентация объекта — 3D-виды, материалы и итоговая цена. Доступно в платном тарифе, пример.
- Расчёт стоимости — подробное обоснование цены по позициям. Доступно в платном тарифе, пример.
