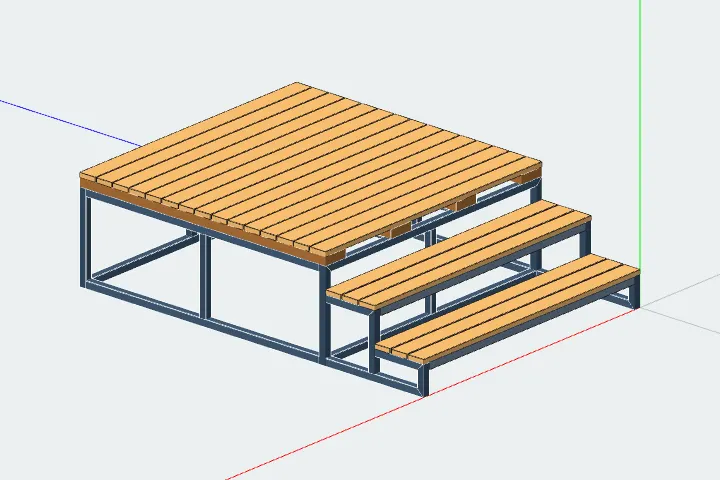

Помост со ступенями
Помост с деревянным настилом на каркасе из профильной трубы и ступенями во всю длину спереди. Подходит для высокого подиума, площадки у входа в дом или баню.
Ступеней столько, чтобы подъем каждой был не больше заданного. Ступени лежат на двух косоурах по краям, доски ступеней — на раме из труб и стальных полос. Настил помоста — доски 100×25 поперек лаг из доски 150×50; число стоек, лаг и досок рассчитывается само по размерам.
Для формирования чертежа заполните параметры или оставьте значения по умолчанию:
Длина помоста. Вдоль досок настила; ступени идут во всю длину.
Ширина помоста. Вдоль лаг, без ступеней.
Высота помоста до верха настила.
Подъем ступени, не больше. Удобно 150–180 мм. Если под нижней ступенью не помещаются каркас и доска, ступеней станет меньше, а подъем — выше.
Глубина ступени. 300–320 мм — чтобы стопа вставала целиком.
Просвет между стойками, не больше. Чем меньше просвет, тем больше стоек и тем жестче каркас.
Просвет между лагами, не больше. Под доской 25 мм — не больше 500 мм.
Зазор между досками настила, не больше. 5–10 мм, чтобы уходила вода.
Профиль каркаса, доски лаг и настила и полоса под доски ступеней выбираются из справочников.
Если на помост нужно закатывать тележку или коляску - рассмотрите помост с пандусом , если нужны перила - помост с ограждением .
Размеры и параметры
- Длина помоста, мм — от 1000 до 4000, по умолчанию 1600
- Ширина помоста, мм — от 800 до 3000, по умолчанию 1600
- Высота помоста до верха настила, мм — от 400 до 1200, по умолчанию 600
- Подъем ступени, не больше, мм — от 150 до 220, по умолчанию 200
- Глубина ступени, мм — от 300 до 400, по умолчанию 320
- Просвет между стойками, не больше, мм — от 600 до 1500, по умолчанию 1200
- Просвет между лагами, не больше, мм — от 300 до 600, по умолчанию 500
- Зазор между досками настила, не больше, мм — от 5 до 20, по умолчанию 10
Материалы
- Профиль каркаса — профильная труба от 40×40×2 до 80×40×3, по умолчанию 40×40×2
- Доска лаг — доска от 40×100 до 50×200, по умолчанию 50×150
- Доска настила — доска от 22×100 до 40×150, по умолчанию 25×100
- Полоса под доски ступеней — стальная полоса от 30×4 до 50×5, по умолчанию 40×4
Документы по этим размерам
- Чертёж-эскиз — размеры, спецификация и раскладка на нарезку. Бесплатно.
- Презентация объекта — 3D-виды, материалы и итоговая цена. Доступно в платном тарифе, пример.
- Расчёт стоимости — подробное обоснование цены по позициям. Доступно в платном тарифе, пример.
