Лестница входная на косоурах, число косоуров по ширине марша

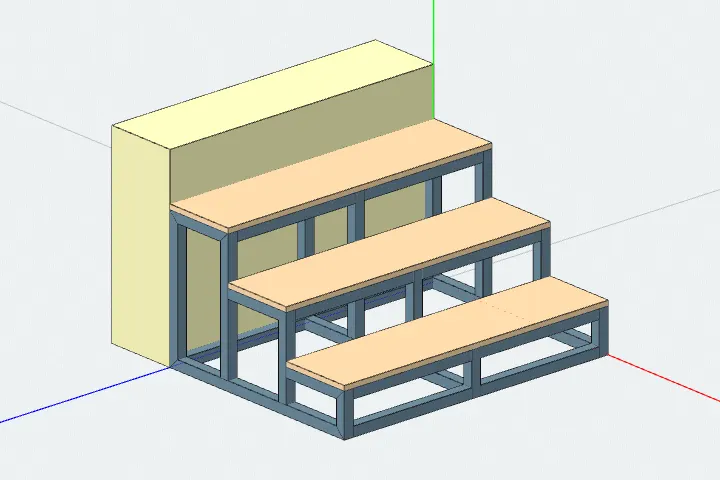

Входная лестница из профильной трубы для установки вплотную к стене дома у входной двери. Каркас — косоуры-лесенки из профтрубы небольшого сечения: по земле обвязка, над ней стойки и полки ступеней, жесткость сохраняется за счет стоек. Косоуров столько, сколько нужно ширине марша: промежуток между ними не больше заданного, и стоят они на равных расстояниях. Под каждой ступенью в каждом промежутке — рамка и три полосы, у косоуров и посередине, поэтому подойдут и тонкие ступени. Ступени крепятся к каркасу через отверстия или иным способом на усмотрение мастера, на чертеже это не обозначено.
Если цоколь мешает установке вплотную — используйте вариант с выемкой под отмостку .
Если перед дверью нужна площадка на уровне пола — есть тот же каркас с площадкой .
Заполнение формы:
Количество ступеней — от 1 до 25. Выберите, учитывая желаемый шаг ступени.
Длина лестницы — может быть задана двумя способами. Напрямую — это удобно, если место для установки лестницы ограничено. По ширине ступени — в случае, если этот параметр важнее.
Высота лестницы. Задается от уровня земли до уровня пола . Последняя ступень рассчитывается ниже уровня пола.
Ширина марша. Обычно делается чуть шире дверного проема.
Наибольший пролет между осями косоуров. Чем он меньше, тем больше косоуров и тем жестче ступени; по умолчанию — метр.
Толщина ступени. Нужно учитывать сразу при проектировании каркаса, иначе ступени получатся разной высоты.
Выберите материалы, на которых провести расчет, или оставьте указанные по умолчанию.
Нажмите «Сформировать чертеж». Итоговый документ будет содержать всю информацию о лестнице: 3D-модель, спецификацию и чертежи.
Размеры и параметры
- Кол-во ступеней — 1, 2, 3, 4, 5 … 25, по умолчанию 3
- Длина лестницы (общий вынос марша от стены), мм — способ задания: «По ширине ступени» или «Задать длину»
- Высота лестницы (от уровня земли до уровня пола), мм — по умолчанию 800
- Ширина марша, мм — по умолчанию 1200
- Наибольший пролет между осями косоуров, мм — от 300, по умолчанию 1000
- Толщина ступени, мм — по умолчанию 20
Материалы
- Профиль косоура — профильная труба от 20×20×1,5 до 120×60×4, по умолчанию 40×40×2
- Профиль перемычек ступени — профильная труба от 20×20×1,5 до 120×60×4, по умолчанию 40×40×2
- Полоса под проступь — стальная полоса от 20×3 до 60×6, по умолчанию 30×3
Документы по этим размерам
- Чертёж-эскиз — размеры, спецификация и раскладка на нарезку. Бесплатно.
- Презентация объекта — 3D-виды, материалы и итоговая цена. Доступно в платном тарифе, пример.
- Расчёт стоимости — подробное обоснование цены по позициям. Доступно в платном тарифе, пример.
