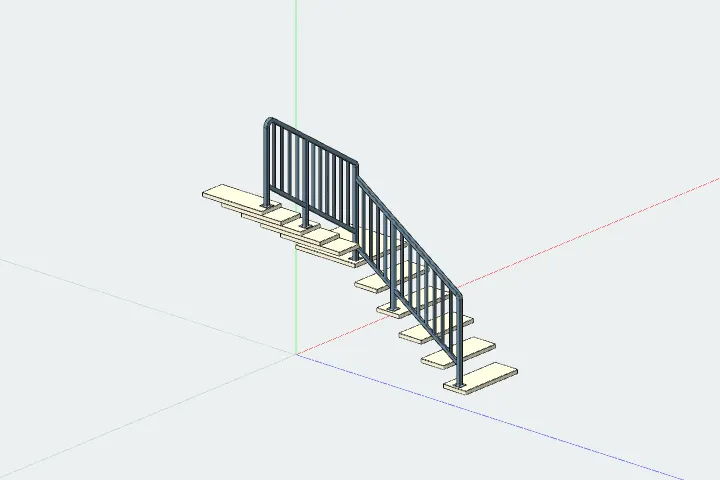

Ограждение двумаршевой левой лестницы с балясинами
Ограждение двумаршевой лестницы с площадкой и поворотом налево из профильной трубы. Ограждение идет по внутренней стороне поворота: по нижнему маршу, через угловую стойку на площадке и по верхнему маршу. Поручень гнутый, его концы загнуты вниз дугами и уходят в крайние стойки. Промежуточные стойки стоят не реже чем через три ступени, все стойки — на фланцах с отверстиями под анкеры. Между стойками — нижняя обвязка параллельно поручню и вертикальные балясины с равными просветами, их число считается по наибольшему просвету. Ограждение рассчитано под двумаршевую лестницу каталога тех же размеров. Настраиваются число ступеней в каждом марше, высота лестницы, ширина ступени и маршей, высота поручня, низ заполнения, просвет между балясинами и сечения профиля из справочника.
Размеры и параметры
- Кол-во ступеней в нижнем марше — 2, 3, 4, 5, 6 … 15, по умолчанию 5
- Кол-во ступеней в верхнем марше — 2, 3, 4, 5, 6 … 15, по умолчанию 5
- Высота лестницы (от уровня пола до уровня пола), мм — по умолчанию 2400
- Ширина ступени, мм — способ задания: «Задать ширину» или «По длине верхнего марша»
- Ширина нижнего марша, мм — по умолчанию 800
- Ширина верхнего марша, мм — по умолчанию 800
- Профиль каркаса лестницы, на который верхний марш заходит на площадку, мм — по умолчанию 60
- Высота поручня над линией носков ступеней, мм — по умолчанию 900
- Низ заполнения над линией носков ступеней, мм — по умолчанию 150
- Отступ стоек верхнего марша от его внутренней кромки, мм — по умолчанию 40
- Просвет между балясинами, не больше, мм — от 50 до 150, по умолчанию 100
Материалы
- Профиль поручня и крайних стоек — профильная труба от 30×30×2 до 50×50×3, по умолчанию 40×40×2
- Профиль промежуточных стоек — профильная труба от 30×30×2 до 50×50×3, по умолчанию 40×40×2
- Профиль нижней обвязки (по высоте × поперек) — профильная труба от 20×20×1,5 до 40×20×3, по умолчанию 40×20×2
- Профиль балясин — профильная труба от 20×20×1,5 до 25×25×2, по умолчанию 20×20×1,5
Документы по этим размерам
- Чертёж-эскиз — размеры, спецификация и раскладка на нарезку. Бесплатно.
- Презентация объекта — 3D-виды, материалы и итоговая цена. Доступно в платном тарифе, пример.
- Расчёт стоимости — подробное обоснование цены по позициям. Доступно в платном тарифе, пример.
