Ограждение балконное

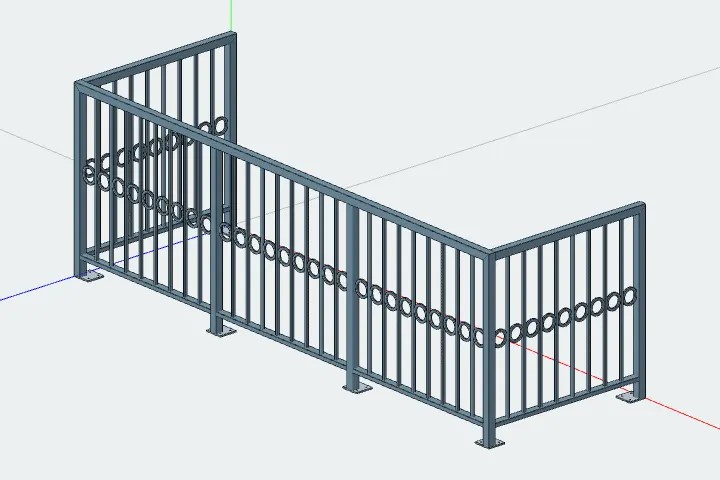

Ограждение балкона или террасы из профильной трубы — фасад в три пролета и два возврата к стене. Стойки стоят на фланцах с отверстиями под анкеры, поверху идет поручень, внизу — обвязка. Пролеты заполнены балясинами из квадрата с равными просветами, между балясинами на середине высоты — кольца из полосы. Число балясин в каждом пролете считается по наибольшему просвету. Настраиваются длина по фасаду, вынос от стены, высота ограждения и низ обвязки, просвет между балясинами и сечения профиля из справочника.
Размеры и параметры
- Длина ограждения по фасаду, мм — по умолчанию 3000
- Вынос от стены до наружной грани ограждения, мм — по умолчанию 1000
- Высота ограждения (верх поручня от пола), мм — по умолчанию 1000
- Низ нижней обвязки над полом, мм — по умолчанию 100
- Просвет между балясинами, не больше, мм — от 50 до 150, по умолчанию 100
Материалы
- Профиль стоек и поручня — профильная труба от 40×40×1,5 до 60×60×3, по умолчанию 40×40×2
- Профиль нижней обвязки (поперек × по высоте) — профильная труба от 40×20×1,5 до 40×40×2, по умолчанию 40×20×2
Документы по этим размерам
- Чертёж-эскиз — размеры, спецификация и раскладка на нарезку. Бесплатно.
- Презентация объекта — 3D-виды, материалы и итоговая цена. Доступно в платном тарифе, пример.
- Расчёт стоимости — подробное обоснование цены по позициям. Доступно в платном тарифе, пример.
