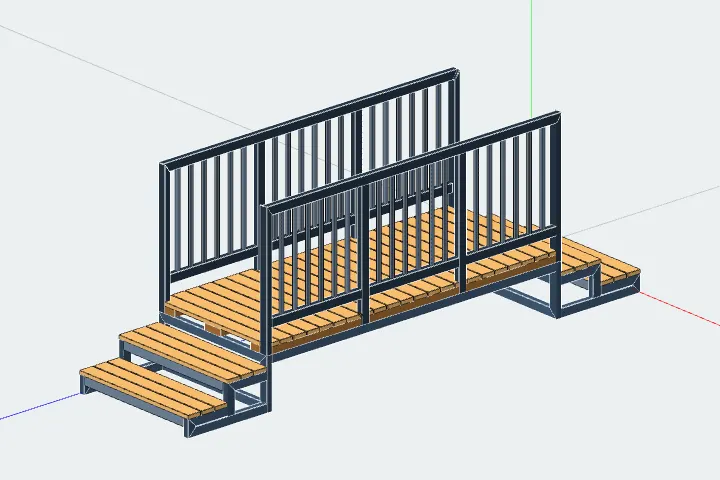

Мостик садовый
Садовый мостик через канаву или ручей. Металлический каркас из профильной трубы держит деревянный настил, по бокам — перила, с обоих концов — ступени. Мостик украшает сад и делает переход удобным и безопасным.
Мостик опирается только на концы — рамы-опоры, поэтому пролет перекрывают балки по краям и поперечины между ними. Ступени лежат на двух косоурах, доски ступеней — на раме из труб и стальных полос. Число поперечин, стоек, балясин, досок и ступеней рассчитывается само по размерам.
Для формирования чертежа заполните параметры или оставьте значения по умолчанию:
Ширина мостика. Вдоль досок настила; для прохода одного человека достаточно 800–1000 мм.
Длина мостика, без ступеней. Пролет должен перекрывать канаву или ручей с запасом на опоры по берегам.
Высота мостика до верха настила.
Просвет между поперечинами, не больше.
Просвет между стойками ограждения, не больше.
Подъем ступени, не больше. Удобно 150–180 мм.
Глубина ступени. 300–320 мм — чтобы стопа вставала целиком.
Высота ограждения над настилом. До верха поручня, обычно 900–1000 мм.
Низ обвязки ограждения над настилом.
Просвет между балясинами, не больше. Если по мосту будут ходить ходят дети — не больше 100 мм.
Просвет между лагами, не больше. Под доской 25 мм — не больше 500 мм.
Зазор между досками настила, не больше. 5–10 мм, чтобы уходила вода.
Профиль каркаса и перил, доски лаг и настила, профиль балясин и полоса под доски ступеней выбираются из справочников.
Дорожку к мостику можно украсить садовой аркой .
Размеры и параметры
- Ширина мостика, мм — от 800 до 1500, по умолчанию 1000
- Длина мостика, без ступеней, мм — от 1500 до 4000, по умолчанию 2400
- Высота мостика до верха настила, мм — от 400 до 800, по умолчанию 450
- Просвет между поперечинами, не больше, мм — от 400 до 800, по умолчанию 600
- Просвет между стойками ограждения, не больше, мм — от 600 до 1500, по умолчанию 1000
- Подъем ступени, не больше, мм — от 150 до 220, по умолчанию 200
- Глубина ступени, мм — от 300 до 400, по умолчанию 320
- Высота ограждения над настилом, мм — от 800 до 1200, по умолчанию 900
- Низ обвязки ограждения над настилом, мм — от 50 до 150, по умолчанию 100
- Просвет между балясинами, не больше, мм — от 80 до 150, по умолчанию 100
- Просвет между лагами, не больше, мм — от 300 до 600, по умолчанию 500
- Зазор между досками настила, не больше, мм — от 5 до 20, по умолчанию 10
Материалы
- Профиль каркаса и перил — профильная труба от 60×40×2 до 80×40×3, по умолчанию 60×40×2
- Доска лаг — доска от 40×100 до 50×200, по умолчанию 50×150
- Доска настила — доска от 22×100 до 40×150, по умолчанию 25×100
- Профиль балясин — профильная труба от 20×20×1,5 до 25×25×2, по умолчанию 20×20×1,5
- Полоса под доски ступеней — стальная полоса от 30×4 до 50×5, по умолчанию 40×4
Документы по этим размерам
- Чертёж-эскиз — размеры, спецификация и раскладка на нарезку. Бесплатно.
- Презентация объекта — 3D-виды, материалы и итоговая цена. Доступно в платном тарифе, пример.
- Расчёт стоимости — подробное обоснование цены по позициям. Доступно в платном тарифе, пример.
