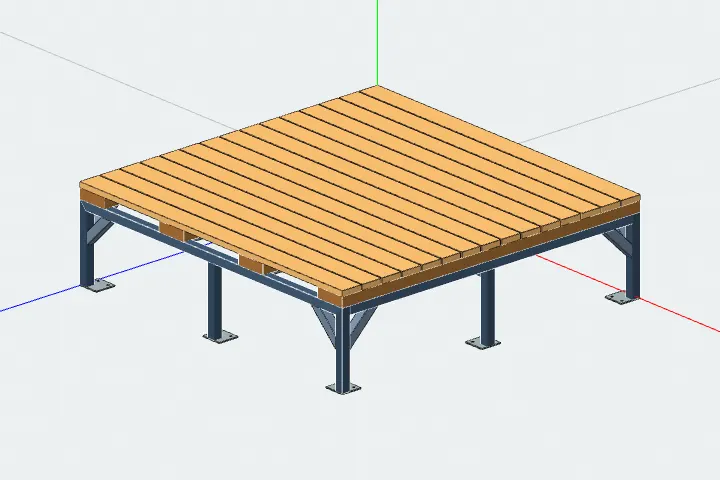

Помост без нижней обвязки
Помост с деревянным настилом на каркасе из профильной трубы, у которого нет нижней рамы по полу: каждая стойка стоит на своей пятке из стальной полосы с двумя отверстиями — под анкер, винтовую сваю или регулируемую опору. Такой помост удобно ставить на неровный участок, грунт или сваи: каждую стойку выставляют по уровню отдельно.
Углы каркаса держат укосины под 45° между стойкой и верхней обвязкой. Сверху на перемычки ложатся лаги из доски 150×50, поперек лаг — настил из доски 100×25 с зазором. Число стоек, лаг и досок рассчитывается само по размерам помоста.
Для формирования чертежа заполните параметры или оставьте значения по умолчанию:
Длина помоста. Вдоль досок настила.
Ширина помоста. Вдоль лаг.
Высота помоста до верха настила.
Вынос укосин от угла. По стойке и по обвязке; чем больше вынос, тем жестче угол.
Просвет между стойками, не больше. По нему считается число промежуточных стоек, а значит, и опор под них.
Просвет между лагами, не больше. Под доской 25 мм — не больше 500 мм.
Зазор между досками настила, не больше. 5–10 мм, чтобы уходила вода.
Профиль каркаса, доски лаг и настила выбираются из справочников. Анкеры, сваи и опоры в чертеж не входят — их подбирают по грунту и нагрузке.
На ровное основание проще поставить помост с нижней обвязкой . Все варианты — в разделе помостов .
Размеры и параметры
- Длина помоста, мм — от 1000 до 4000, по умолчанию 1600
- Ширина помоста, мм — от 800 до 3000, по умолчанию 1600
- Высота помоста до верха настила, мм — от 400 до 1000, по умолчанию 450
- Вынос укосин от угла, мм — от 120 до 200, по умолчанию 150
- Просвет между стойками, не больше, мм — от 600 до 1500, по умолчанию 1200
- Просвет между лагами, не больше, мм — от 300 до 600, по умолчанию 500
- Зазор между досками настила, не больше, мм — от 5 до 20, по умолчанию 10
Материалы
- Профиль каркаса — профильная труба от 40×40×2 до 80×40×3, по умолчанию 40×40×2
- Доска лаг — доска от 40×100 до 50×200, по умолчанию 50×150
- Доска настила — доска от 22×100 до 40×150, по умолчанию 25×100
Документы по этим размерам
- Чертёж-эскиз — размеры, спецификация и раскладка на нарезку. Бесплатно.
- Презентация объекта — 3D-виды, материалы и итоговая цена. Доступно в платном тарифе, пример.
- Расчёт стоимости — подробное обоснование цены по позициям. Доступно в платном тарифе, пример.
