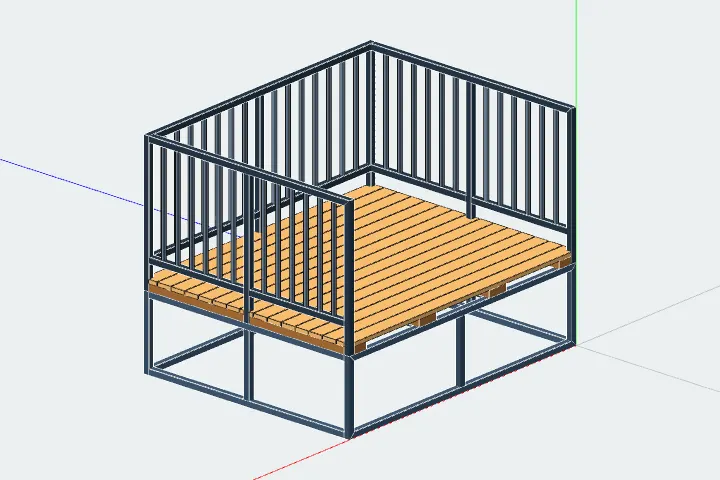

Помост с ограждением
Помост с деревянным настилом на каркасе из профильной трубы и перилами сзади и по бокам, спереди — вход. Подходит для высокой площадки, террасы у дома или помоста, на котором бывают дети: перила защищают от падения и на них удобно опереться.
Стойки перил стоят над стойками каркаса и проходят сквозь настил. В каждом пролете — поручень, нижняя обвязка и балясины, их число рассчитывается само. Настил — доски 100×25 поперек лаг из доски 150×50.
Для формирования чертежа заполните параметры или оставьте значения по умолчанию:
Длина помоста. Вдоль досок настила.
Ширина помоста. Вдоль лаг.
Высота помоста до верха настила.
Высота ограждения над настилом. До верха поручня, обычно 900–1000 мм.
Низ обвязки ограждения над настилом. Небольшой зазор, чтобы под обвязкой можно было подмести.
Просвет между балясинами, не больше. Если на помосте бывают дети — не больше 100 мм.
Просвет между стойками, не больше. По нему считаются стойки и каркаса, и перил.
Просвет между лагами, не больше. Под доской 25 мм — не больше 500 мм.
Зазор между досками настила, не больше. 5–10 мм, чтобы уходила вода.
Профиль каркаса, доски лаг и настила и профиль балясин выбираются из справочников; стойки перил и поручень — из профиля каркаса.
Рассмотрите также помост без перил — помост с настилом , со ступенями во всю длину — помост со ступенями .
Размеры и параметры
- Длина помоста, мм — от 1000 до 4000, по умолчанию 2000
- Ширина помоста, мм — от 800 до 3000, по умолчанию 1600
- Высота помоста до верха настила, мм — от 350 до 1000, по умолчанию 600
- Высота ограждения над настилом, мм — от 800 до 1200, по умолчанию 900
- Низ обвязки ограждения над настилом, мм — от 50 до 150, по умолчанию 100
- Просвет между балясинами, не больше, мм — от 80 до 150, по умолчанию 100
- Просвет между стойками, не больше, мм — от 600 до 1500, по умолчанию 1200
- Просвет между лагами, не больше, мм — от 300 до 600, по умолчанию 500
- Зазор между досками настила, не больше, мм — от 5 до 20, по умолчанию 10
Материалы
- Профиль каркаса — профильная труба от 40×40×2 до 80×40×3, по умолчанию 40×40×2
- Доска лаг — доска от 40×100 до 50×200, по умолчанию 50×150
- Доска настила — доска от 22×100 до 40×150, по умолчанию 25×100
- Профиль балясин — профильная труба от 20×20×1,5 до 25×25×2, по умолчанию 20×20×1,5
Документы по этим размерам
- Чертёж-эскиз — размеры, спецификация и раскладка на нарезку. Бесплатно.
- Презентация объекта — 3D-виды, материалы и итоговая цена. Доступно в платном тарифе, пример.
- Расчёт стоимости — подробное обоснование цены по позициям. Доступно в платном тарифе, пример.
