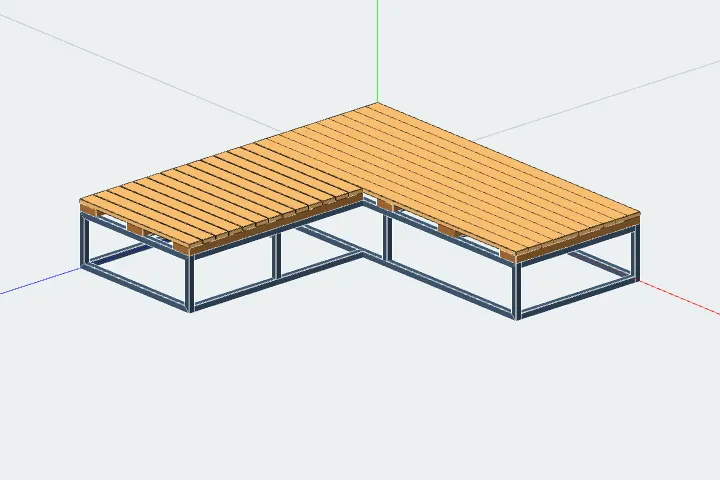

Помост угловой
Угловой Г-образный помост с деревянным настилом на каркасе из профильной трубы — вдоль двух стен дома, бани или террасы. Основная часть идет во всю длину, плечо — вдоль другой стены и примыкает к основной части сзади.
Каждая часть — каркас из рам и боковин с перемычками, на перемычках лаги из доски 150×50, поперек лаг — настил из доски 100×25 с зазором. Число стоек, лаг и досок рассчитывается само по размерам.
Для формирования чертежа заполните параметры или оставьте значения по умолчанию:
Габарит по длине. Длина основной части.
Габарит по глубине. Вместе с плечом.
Ширина основной части.
Ширина плеча.
Высота помоста до верха настила.
Просвет между стойками, не больше. Чем меньше просвет, тем больше стоек и тем жестче каркас.
Просвет между лагами, не больше. Под доской 25 мм — не больше 500 мм.
Зазор между досками настила, не больше. 5–10 мм, чтобы уходила вода.
Профиль каркаса, доски лаг и настила выбираются из справочников.
Прямой помост — помост с настилом . Все варианты — в разделе помостов .
Размеры и параметры
- Габарит по длине, мм — от 1600 до 4000, по умолчанию 2400
- Габарит по глубине, мм — от 1600 до 4000, по умолчанию 2400
- Ширина основной части, мм — от 600 до 1200, по умолчанию 1000
- Ширина плеча, мм — от 600 до 1200, по умолчанию 1000
- Высота помоста до верха настила, мм — от 350 до 1000, по умолчанию 450
- Просвет между стойками, не больше, мм — от 600 до 1500, по умолчанию 1200
- Просвет между лагами, не больше, мм — от 300 до 600, по умолчанию 500
- Зазор между досками настила, не больше, мм — от 5 до 20, по умолчанию 10
Материалы
- Профиль каркаса — профильная труба от 40×40×2 до 80×40×3, по умолчанию 40×40×2
- Доска лаг — доска от 40×100 до 50×200, по умолчанию 50×150
- Доска настила — доска от 22×100 до 40×150, по умолчанию 25×100
Документы по этим размерам
- Чертёж-эскиз — размеры, спецификация и раскладка на нарезку. Бесплатно.
- Презентация объекта — 3D-виды, материалы и итоговая цена. Доступно в платном тарифе, пример.
- Расчёт стоимости — подробное обоснование цены по позициям. Доступно в платном тарифе, пример.
